สาย Interface ทำเองไม่ยากครับ

จาก tknet
ศุกร์ที่ , 26/5/2549
เวลา : 10:06
IP:
203.156.137.160
อ่านแล้ว = 3883 ครั้ง

แจ้งลบ

ส่งหาเพื่อน

ผมลองทำใช้กับกล่อง ECU Lambda ของ Autronic ดูแล้วครับ ใช้ได้ครับ
ต้องเพิ่ม 7805 เพื่อแปลงไฟ 12 volt เข้าไปด้วยครับ
ที่ขั้วต่อจะเป็น 12V G TX RX

แสดงความคิดเห็นย่อย

จาก นันSR20(หูกวางคลับ)
ศุกร์, 26/5/2549
เวลา : 10:08
IP: 61.47.102.116

แก้ไข / ลบคำตอบ

คำตอบที่ 1
ทำเองไม่ยกครับ โหลดโปรแกรมเองก็ไม่ยาก แต่จูนให้ดียากครับ

แจ้งลบคำตอบนี้

จาก tknet
ศุกร์, 26/5/2549
เวลา : 10:09
IP: 203.156.137.160

แก้ไข / ลบคำตอบ

คำตอบที่ 2

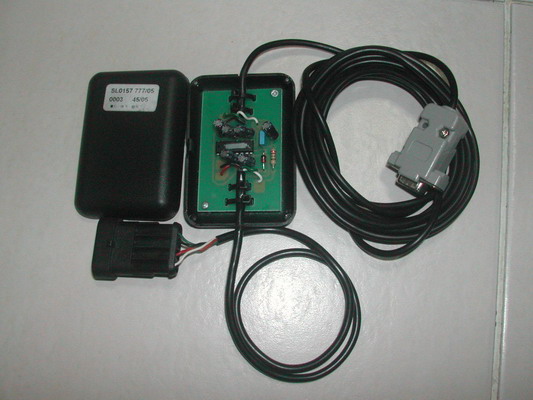

อีกรูป

แจ้งลบคำตอบนี้

จาก G-power
ศุกร์, 26/5/2549
เวลา : 10:48
IP: 202.22.11.35

แก้ไข / ลบคำตอบ

คำตอบที่ 3
เห็นด้วยอีกเสียงครับ ทำสายได้ไม่ยาก แต่จูนให้เนียนยากครับ แต่ต้องขอบคุณคุณ Tknet มากครับที่อุตสาห์หามาเป็นความรู้สำหรับพวกมือคันแบบผมครับ จะลองไปหาของมาทำดูครับ อ้ออีกอย่าถ้าจะทำเป็น USB เลยจะได้หรือไม่ครับเนี่ย รบกวนด้วยนะครับ

แจ้งลบคำตอบนี้

จาก tknet
ศุกร์, 26/5/2549
เวลา : 11:01
IP: 203.156.137.160

แก้ไข / ลบคำตอบ

คำตอบที่ 4
สำหรับ USB แนะนำว่าซื้อสาย USB to Serial มาครับ ประมาณ 300 บาท มันต้องใช้ Driver ให้ windows รู้จักเป็น Com port ครับ

แจ้งลบคำตอบนี้

จาก G-power
ศุกร์, 26/5/2549
เวลา : 11:03
IP: 202.22.11.35

แก้ไข / ลบคำตอบ

คำตอบที่ 5
อ๋อครับ งั้นได้เลยครับไม่มีปัญหา แล้ว txd กับ rxd ไปต่อกับอะไรอะครับ

แจ้งลบคำตอบนี้

จาก tknet
ศุกร์, 26/5/2549
เวลา : 11:25
IP: 203.156.137.160

แก้ไข / ลบคำตอบ

คำตอบที่ 6
ที่ฝั่งกล่อง ECU Gas จะมีอยู่ 4 ขา
2 ขาเป็น 12 V กับ GND (12 V เข้า 7805 แปลงไฟเป็น 5 V แล้วจ่ายให้กับ MAX 232 ที่ VCC)
อีก 2 ขาเป็น TXD RXD (ลองดูก็ได้ครับ จะวัดไฟได้ 5 V)
สำหรับ Autronic AL720 ที่ผมลอง จะเป็น 12V G TXD RXD

แจ้งลบคำตอบนี้

จาก G-power
ศุกร์, 26/5/2549
เวลา : 11:30
IP: 202.22.11.35

แก้ไข / ลบคำตอบ

คำตอบที่ 7
อ๋อครับขอบคุณมากครับ เข้าใจละ เดี๋ยวจะลองทำดูครับ

แจ้งลบคำตอบนี้

จาก ชัย
ศุกร์, 26/5/2549
เวลา : 13:52
IP: 124.121.122.112

แก้ไข / ลบคำตอบ

คำตอบที่ 8
ผมยังไม่ได้ติดแกส นะครับ
แต่กำลังหาข้อมูล เห็น เพื่อนในเวปช่วยกันดี
ผมก็อยากทำประโยชน์ให้มั่งเลยว่าน่าจะหาตัวโปรแกรมมาให้ได้ไม่ยากครับ
ตอนนี้เอาตัวกล่องมาให้ถึงโครงสร้างไปก่อนนะครับ

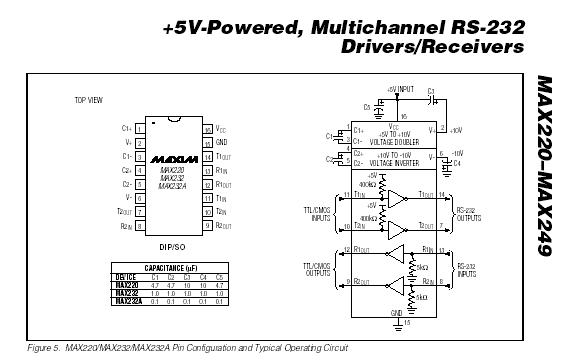

http://pdfserv.maxim-ic.com/en/ds/MAX220-MAX249.pdf
ถ้าผมมีเวลา หรือหาเจอจะมารายงานผลต่อครับ

แจ้งลบคำตอบนี้

จาก ชัย
ศุกร์, 26/5/2549
เวลา : 13:56
IP: 124.121.122.112

แก้ไข / ลบคำตอบ

คำตอบที่ 9
http://www.google.co.th/search?hl=th&q=max220-max249&btnG=%E0%B8%84%E0%B9%89%E0%B8%99%E0%B8%AB%E0%B8%B2%E0%B9%82%E0%B8%94%E0%B8%A2+Google&meta=

ลืมส่งว่า... พีพี่ น่าลองใช้ google หา นะครับ คงหาไม่ยากครับ
ร่วมด้วยช่วยกันครับ

แจ้งลบคำตอบนี้

จาก mi_mania
ศุกร์, 26/5/2549
เวลา : 16:05
IP: 203.151.141.194

แก้ไข / ลบคำตอบ

คำตอบที่ 10

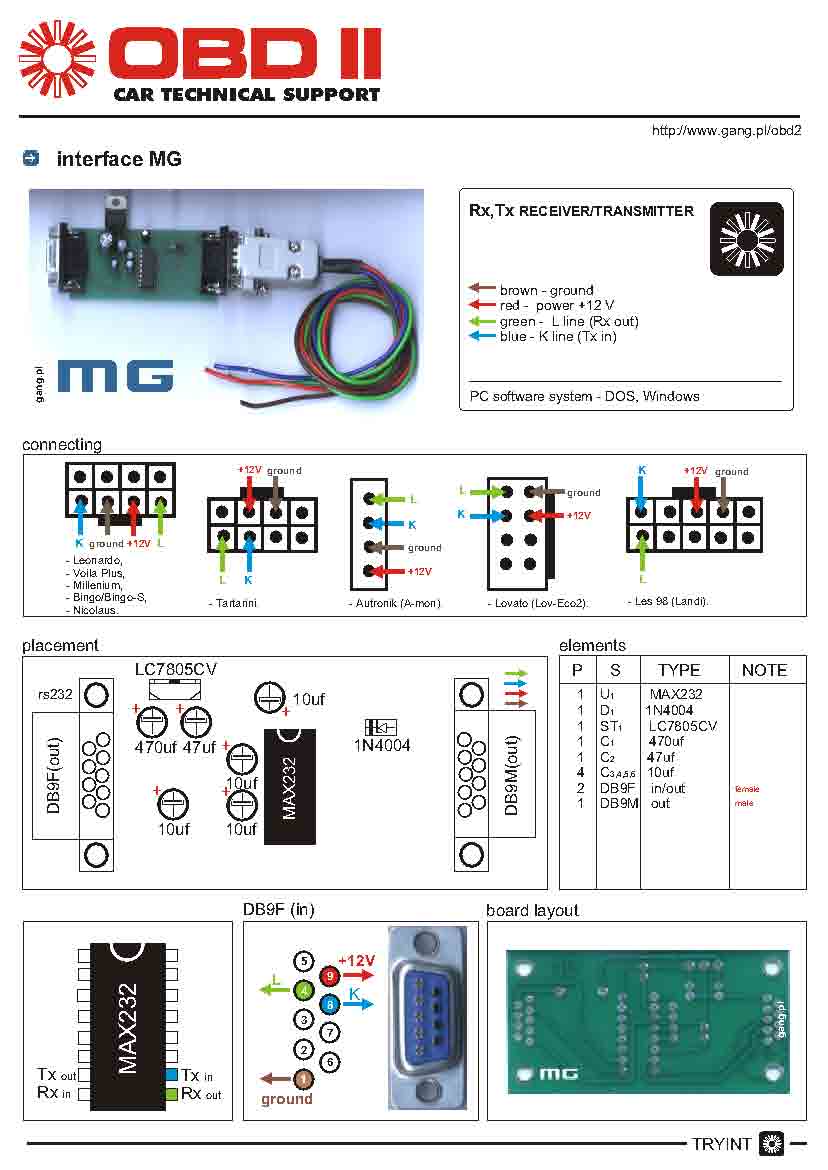

นี่เลยครับ Serial Interface ทุกยี่ห้อในตัวเดียวเปลี่ยนหัวนิดหน่อย ลองดูครับ

แจ้งลบคำตอบนี้

จาก eee
ศุกร์, 26/5/2549
เวลา : 20:26
IP: 124.121.47.66

แก้ไข / ลบคำตอบ

คำตอบที่ 11

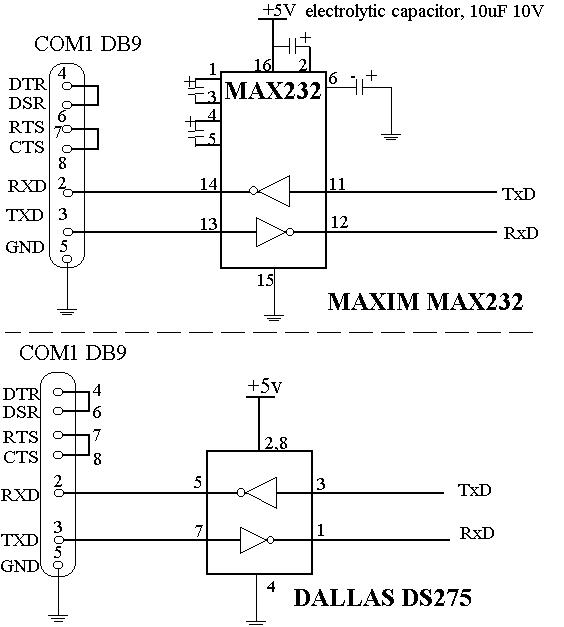

หมายเหตุครับ นี่เป็นการต่อแบบ rs232 ซึ่ง ในรูปจะมีตัว c อิเลคโทรไลต์ ค่าที่ใช้คือ 10uf ครับ
ค่าทำสายแค่ 30 บาทเองมั้งครับ ตัว 7805 ทำหน้าที่ลดแรงดันจาก 12v เป็น 5 volt ครับ
เพราะ ic max232 ใช้ไฟเลี้ยง 5v ครับ ส่วน ECU ของ autonic ใช้ไฟแบบสัญญาณ ttl ดังนั้น rs232 มันจึงรับไฟ 0-5v ครับ เลยต้องมี max232 มาแปลงแรงดัน ก่อนรับ และแปลงกลับเป้ฯ -+12v ก่อนไปคอมพวิเตอร์

แจ้งลบคำตอบนี้

จาก ช่างสงสัย
เสาร์, 27/5/2549
เวลา : 14:03
IP: 124.120.134.184

แก้ไข / ลบคำตอบ

คำตอบที่ 12
ขอบคุณทุกท่านที่ให้ความรู้โดยไม่มีผลประโยชน์หรือธุรกิจแอบแฝง
Webboard ที่เป็น Hobby ที่ดีควรเป็นแบบนี้ (เหมือนบอร์ดของต่างประเทศ)
ลองศึกษา ลองทำ ได้ความรู้ (Learning by Doing) ไม่มีอะไรยากเกินความ
พยายามของคุณเอง
ขอให้กำลังใจและขอบคุณผู้ที่เสียสละ ถ่ายทอดความรู้ทุกคนครับ

แจ้งลบคำตอบนี้

จาก pr
เสาร์, 27/5/2549
เวลา : 14:42
IP: 61.7.137.138

แก้ไข / ลบคำตอบ

คำตอบที่ 13
ไม่ทราบว่าเค้า download โปรแกรมจูนของ autogas หรือไม่ก็ของ Magic ได้ที่ไหนครับ (Lovato)

แจ้งลบคำตอบนี้

จาก tknet
จันทร์, 29/5/2549
เวลา : 09:46
IP: 203.156.137.160

แก้ไข / ลบคำตอบ

คำตอบที่ 14
Software สำหรับ Autogas ECU lambda LGC-720 download ได้จากที่นี่ครับ http://www.autogasitalia.it/db/prodotto.asp?lan=eng&id=744

แจ้งลบคำตอบนี้

จาก Jom OptraLS
จันทร์, 29/5/2549
เวลา : 15:20
IP: 202.57.145.104

แก้ไข / ลบคำตอบ

คำตอบที่ 15
เห็นด้วยกับ คตท.12 และ
ขอบคุณครับสำหรับข้อมูลดีๆ กำลังหาข้อมูลเพิ่มเผื่อจะติด Lamda control และอยากเล่นเองด้วย

แจ้งลบคำตอบนี้

จาก YJ:-D
จันทร์, 29/5/2549
เวลา : 15:48
IP: 192.55.18.36

แก้ไข / ลบคำตอบ

คำตอบที่ 16
ขอแก้นิดนึงครับ Max232 น่าจะใช้ C 1.0uF ทั้ง5 ตัวนะครับ จาก DataSheet ข้างบน

แจ้งลบคำตอบนี้

จาก m
จันทร์, 29/5/2549
เวลา : 21:55
IP: 58.136.148.106

แก้ไข / ลบคำตอบ

คำตอบที่ 17
software ของเมจิกโหลดได้ที่ไหนครับ ใครพอจะแนะนำได้บ้างครับ

แจ้งลบคำตอบนี้

จาก YJ:-A
จันทร์, 29/5/2549
เวลา : 22:14
IP: 203.114.98.206

แก้ไข / ลบคำตอบ

คำตอบที่ 18
แกะดูแต่แรกซะก็ดี

แจ้งลบคำตอบนี้

จาก YJ:-B
จันทร์, 29/5/2549
เวลา : 22:16
IP: 203.114.98.206

แก้ไข / ลบคำตอบ

คำตอบที่ 19

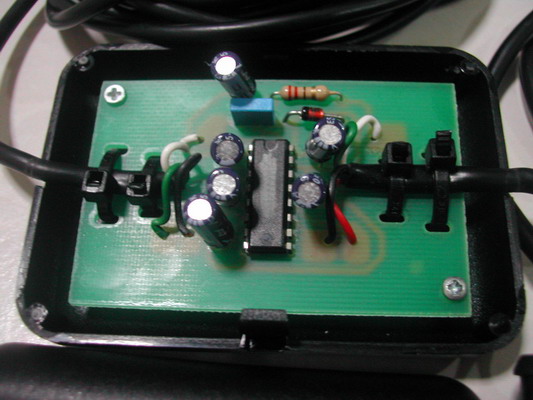

IC ถูกลบเบอร์ แต่วงจรเหมือนข้างบนสุดเด๊ะ

แจ้งลบคำตอบนี้

จาก YJ:-B
จันทร์, 29/5/2549
เวลา : 22:16
IP: 203.114.98.206

แก้ไข / ลบคำตอบ

คำตอบที่ 20
IC ถูกลบเบอร์ แต่วงจรเหมือนข้างบนสุดเด๊ะ

แจ้งลบคำตอบนี้

จาก YJ:-C
จันทร์, 29/5/2549
เวลา : 22:18
IP: 203.114.98.206

แก้ไข / ลบคำตอบ

คำตอบที่ 21
มันคือสาย Serial link ของ autronic/autogas รุ่นหัวฉีดที่เขากำลังขายกันที่ห้องซื้อขาย

แจ้งลบคำตอบนี้

จาก ChampZ A31-212 (แชมป์)
อังคาร, 30/5/2549
เวลา : 12:16
IP: 203.121.140.125

แก้ไข / ลบคำตอบ

คำตอบที่ 22

อยากถามคุณ tknet ว่า ขา +12v ที่กล่องแลมด้า
- เป็นไฟบวกที่เราต้องต่อจ่ายเข้าไปที่กล่องแลมด้า
หรือ
- เป็นไฟเลี้ยงที่ตัวกล่องแลมด้า แล้วเราเอาไฟ 12v นี้มาป้อนให้ ic 7805 แปลงเป็น 5v เพื่อ in เข้า max232 ทำงาน

มันเป็นแบบไหนครับ ผมติดอีกนิดเดียวเองอ่ะครับ

แจ้งลบคำตอบนี้

จาก spy
อังคาร, 30/5/2549
เวลา : 13:02
IP: 202.129.38.28

แก้ไข / ลบคำตอบ

คำตอบที่ 23
เป็นไฟเลี้ยงที่ตัวกล่องแลมด้า แล้วเราเอาไฟ 12v นี้มาป้อนให้ ic 7805 แปลงเป็น 5v เพื่อ in เข้า max232 ทำงาน
เพราะ Max 232 ต้องการแรงดัน..5 V ใช้ ic 7805 หรือซเนอร์ ก็ ได้

แจ้งลบคำตอบนี้

จาก Komsan
อังคาร, 30/5/2549
เวลา : 13:13
IP: 125.24.9.92

แก้ไข / ลบคำตอบ

คำตอบที่ 24

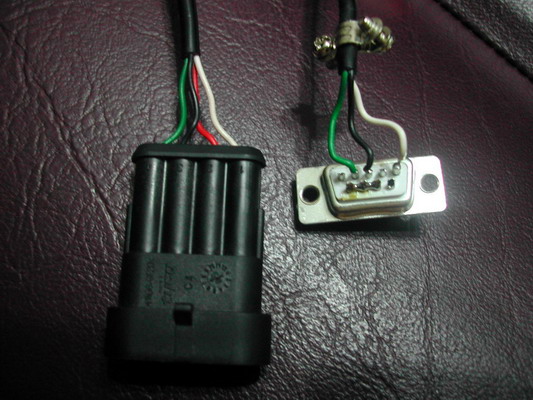

ขั้วต่อ (ไม่ใช่ DB9 นะครับ) ตามรูปที่ 20 ซื้อที่ไหนครับ วานบอก

แจ้งลบคำตอบนี้

จาก tknet
อังคาร, 30/5/2549
เวลา : 14:54
IP: 203.156.137.160

แก้ไข / ลบคำตอบ

คำตอบที่ 25
ตอบข้อ 21 ไฟ 12 V จากขั้วของกล่องที่จะต่อเข้ากับสาย Interface ทำมาเพื่อจ่ายให้กับสาย Interface ครับ ถ้าเป็นกล่อง Autronic จะเห็นว่ามันก็คือสายที่มาจาก Batt มาเลี้ยงกล่องนั่นล่ะครับ แท๊ปกันเห็นๆ ที่ขั้ว Connector ไม่ต้องวัดก็เป็น 12V G ได้เลย

แจ้งลบคำตอบนี้

คำถามนี้มีทั้งหมด 35 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1 2 คลิ๊กเพื่อดูหน้าถัดไป
