ขอความช่วยเหลือวงจร AF meter คุณรถเก่า คุณ HYSGRP ช่วยแนะนำหน่อยครับ

จาก คนปากช่อง
พฤหัสบดีที่ , 5/1/2549
เวลา : 18:24
IP:
203.172.75.15
อ่านแล้ว = 2547 ครั้ง

แจ้งลบ

ส่งหาเพื่อน

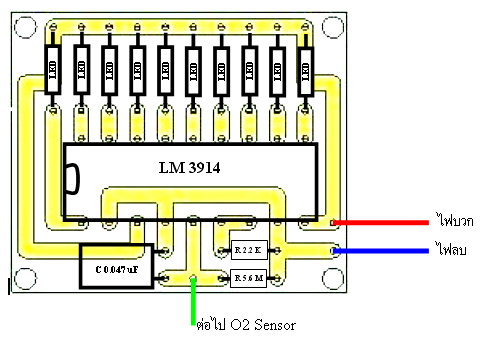

ผมทำวงจร AF meter ที่ใช้ ic LM3914 ,R 2 ตัว, C 1 ตัวแล้วครับ
พอเอาไปต่อกับรถ พร้อมกับ digital meter ปรากฏว่า digital meter วัดได้ 0.96 v แต่ไฟติดเต็มที่แค่ดวงที่ 7 เท่านั้น

ที่แถวๆ 0.45 v ไฟติด 3 ดวง

ที่ 0.13 v ไฟติด 1 ดวง

ผมว่ามันต้องเป็นที่ค่า r1 2.2 K หรือ r2 5 M ครับ แต่ไม่รู้ตัวไหน ช่วยแนะนำด้วยครับว่าต้องปรับที่ตัวไหนดี จะได้ไปซื้อ VR มาต่อแทนแล้วบิดปรับค่าเอา

แสดงความคิดเห็นย่อย

จาก SR5-33
พฤหัสบดี, 5/1/2549
เวลา : 18:33
IP: 203.113.36.9

แก้ไข / ลบคำตอบ

คำตอบที่ 1
ผมต่อวงจรแบบนี้นะครับ

แจ้งลบคำตอบนี้

จาก SR5-33
พฤหัสบดี, 5/1/2549
เวลา : 18:41
IP: 203.113.36.9

แก้ไข / ลบคำตอบ

คำตอบที่ 2
T1 จะเป็น VR 5K ใช้เพื่อปรับค่า Vref จาก IC 1.25V ให้เป็น 1.0V
T2 จะเป็น VR 5K ใช้เพื่อปรับค่ากำลังไฟที่จ่ายให้กับ LED ถ้าใช้LED 5มม. ก็ปรับที่ 2.2K
R จะเป็น R 10M คล่อมเหมือนกับ ดิจิตอลโวลท์มิเตอร์

แจ้งลบคำตอบนี้

จาก HYSGRP
พฤหัสบดี, 5/1/2549
เวลา : 21:19
IP: 202.139.223.18

แก้ไข / ลบคำตอบ

คำตอบที่ 3
ตามวงจร จะเต็มเสกลที่ 1.25 volt หรือ step ละ 0.125 ครับ ถ้าจะให้ เต็มเสกลที่ 1 volt ก็ต้องตัดขา 6 กะ 7 ออกจากกันแล้วใส่ R 2.7 K เข้าไปครับ

แจ้งลบคำตอบนี้

จาก คนปากช่อง
ศุกร์, 6/1/2549
เวลา : 10:48
IP: 203.172.75.98

แก้ไข / ลบคำตอบ

คำตอบที่ 4
ขอบคุณ คุณ HYSGRP กับคุณ SR5-33 ครับ

พอมาเฉลยว่า step ละ 1.25v นี่ผมเข้าใจเลยว่าทำไมมันขึ้นแค่ 7 ดวง

พอตัดขา 6 กับ 7 ออกจากกัน แล้วใส่ R 2.7k เชื่อมระหว่างขา 6 กับ 7 ตามรูปของท่าน SR5-33 ใช่ไหมครับ

แจ้งลบคำตอบนี้

จาก HYSGRP
ศุกร์, 6/1/2549
เวลา : 18:42
IP: 202.139.223.18

แก้ไข / ลบคำตอบ

คำตอบที่ 5
ถะๆๆ ถูกๆ ต้องแล้ว คร๊าบบบบ

แจ้งลบคำตอบนี้

จาก คนปากช่อง
จันทร์, 9/1/2549
เวลา : 17:43
IP: 203.172.75.118

แก้ไข / ลบคำตอบ

คำตอบที่ 6
ขอบคุณครับ นึกว่าเป็นที่ r1, r2 ค่าเพี้ยน หาที่ผิดอยู่ตั้งนาน ตอนนี้เอา digital meter ต่อวัด o2 ไปก่อนครับเลขมันวิ่งดี ยังขี้เกียจรื้อวงจรมาทำใหม่ เดี๋ยวอารมณ์ดีค่อยรื้อครับ

แจ้งลบคำตอบนี้

จาก a_jul
ศุกร์, 24/2/2549
เวลา : 10:36
IP: 203.113.39.7

แก้ไข / ลบคำตอบ

คำตอบที่ 7
ตัดขา 6,7 คล่อมด้วย r 2.7k
โวล์ท ประมาณ 0.5v ไฟติด
ทุกดวงเลยครับ................
ต้องใช้ค่าเท่าไหร่

แจ้งลบคำตอบนี้
