การทำลายวงจร(ลายทองแดง) อย่างง่าย สำหรับผู้ที่ต้องการทำปริ้นใช้เอง

จาก รถเก่า
ศุกร์ที่ , 16/12/2548
เวลา : 09:59
IP:
202.29.54.118
อ่านแล้ว = 9862 ครั้ง

แจ้งลบ

ส่งหาเพื่อน

วิธีการนี้ผมขอยืมมาจากกระทู้ใน RC และผมได้ทดลองทำดูแล้วใช้ได้ดี
เอาง่ายๆครับ หากวงจรไม่ใหญ่มาก รายละเอียดไม่มากนักใช้วิธีผมครับ

ถ่ายเอกสารลายวงจรให้เข้มที่สุด แล้วใช้เตารีด รีดกระดาษที่ถ่ายมาลงบนกระดาษเลยครับ
รีดด้วยความร้อนกลางครับ แต่รีดหลายครั้ง ป้องกันปริ้นท์พองครับ รีดเสร็จ อย่าเพิ่งดึงกระดาษออก
น่ะครับ นําไปแช่นํ้าซักครึ่ง ช ม แล้วใช้มือถูๆ กระดาษออกครับ นํามาตกแต่งลายอีกเล็กน้อยครับ
นําไปกัดได้เลยครับ ตอนกัดแนะนําใช้ก้อนกรดผสมนํ้าร้อนครับ ตอนกัด เขย่าไปด้วยครับ จะได้เร็วขึ้นครับ

หรือ
ถ่ายเอกสาร ลองบนกระดาษก่อนนะ แล้วก็เอาเอกสารที่ถ่ายถ่ายซ้ำลงไปที่แผ่นใส แผ่นใส่ชนิดที่ถ่ายเอกสารได้นะ จะเป็นการกลับด้านลายปริ้นให้ด้วยเพราะเราต้องกลับด้านปริ้นเพื่อใส่อุปกรณ์อีกดด้านของปริ้น เมื่อได้ลายปริ้นจากแผ่นใสมาแล้ว ก็เอาเตารีกมารีดให้ติดแผ่นปริ้น เครื่องถ่ายเอกสารที่แนะนำคือเครื่องถ่ายเอกสารที่เป็นแบบเลเซอร์ปริ้น
หรือ
ผมใช้แผ่นใส3mทำการปริ้นด้วย lezer ปริ้นเตอร์แล้วนำมารีดลงบนแผ่นปริ้นใช้กระดาษรองหน้าเตารีดอ๋อลืมไปวางใว้เฉยๆพอร้อนยกเตารีดออกแล้วลอกขณะร้อนเพราะหมึกกำลังละลายผมทำแล้วรายละเอียดคมชัดมากๆๆ

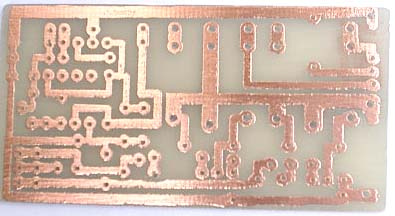

และนี่เป็นตัวอย่างที่ทำด้วยวิธีการนี้ครับ

แสดงความคิดเห็นย่อย

จาก รถเก่า
ศุกร์, 16/12/2548
เวลา : 10:03
IP: 202.29.54.118

แก้ไข / ลบคำตอบ

คำตอบที่ 2

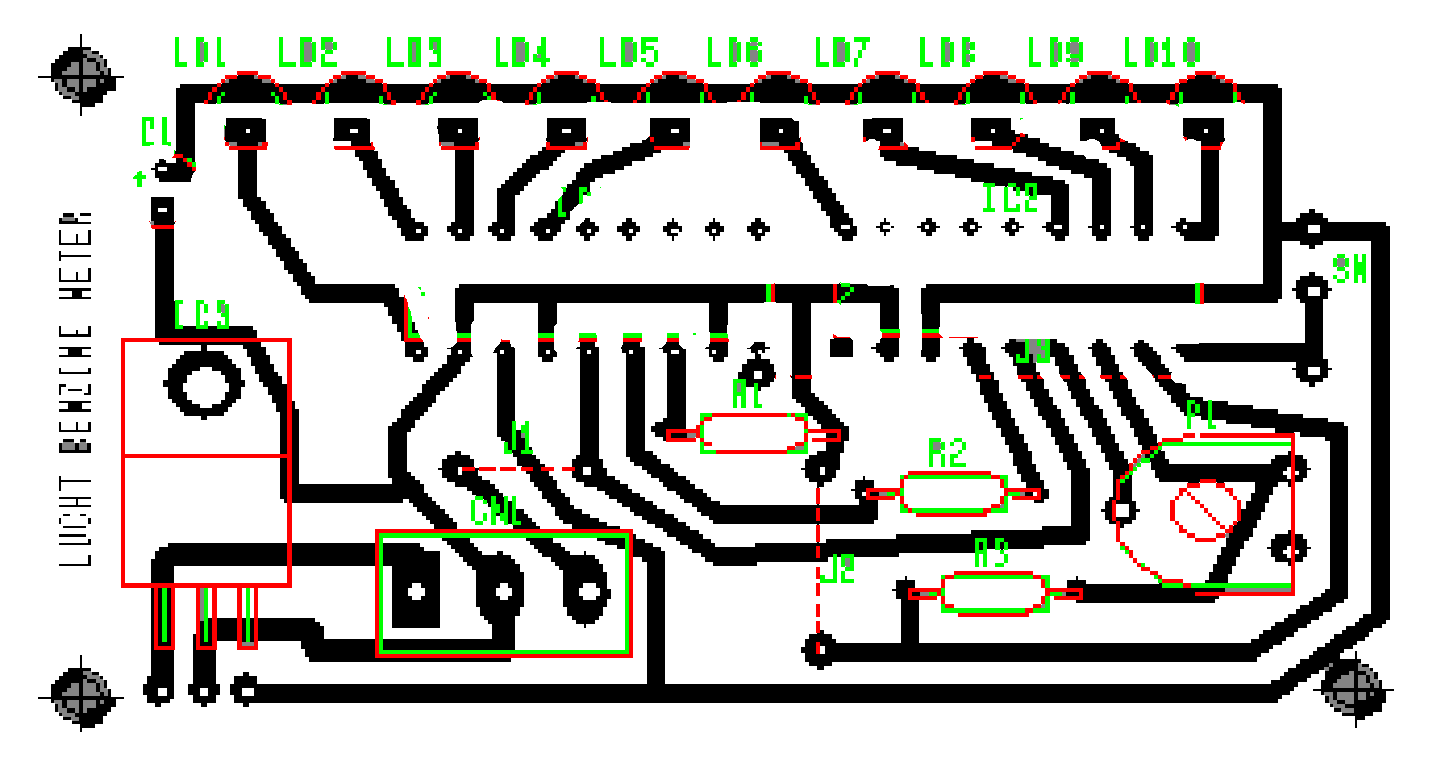

ลืมบอกไปอีกนิดหนึ่งว่า ถ้าวงจรที่ได้มาเป็นด้านลาย ให้ทำการกลับด้านให้เป็นด้านตรงข้ามก่อน โดยใช้โปรแกรมพวก photo shop แล้วจึงปริ้นออกมา และนำไปรีดใส่แผ่นปริ้นที่เราเตรียมไว้(ไฟแรงพอสมควร ระยะเวลาไม่น่าจะน้อยกว่า 3 นาที) ซึ่งจะทำให้เราได้ลายซึ่งตรงกับด้านลายทองแดงพอดี

แจ้งลบคำตอบนี้

จาก ปากเกร็ดไดรเวอร์
ศุกร์, 16/12/2548
เวลา : 12:45
IP: 61.91.168.172

แก้ไข / ลบคำตอบ

คำตอบที่ 8
เรียนคุณรถเก่า
เมื่อกว่า 24 ปีมาแล้ว ตอนที่ผมทำปริญญานิพนธ์ ที่ สจพ. ผมพิมพ์ลงไปในเนื้อหานั้นว่า "การทำลายปริ้นท์" อ.ที่ปรึกษาทักท้วงให้แก้เป็น"การขึ้นลายปริ้นท์" หรือให้ถูกต้องตามหลักภาษาว่า "การขึ้นลายทองแดงบนแผ่นวงจรพิมพ์" เพื่อกันไม่ให้ให้ผู้อ่านท่านอื่น ๆ ที่อาจไม่ได้อยู่ในฟิลด์นี้เข้าใจผิด
สมัยนั้นไม่มีโปรแกรมช่วยใด ๆ ทั้งสิ้น คอมพิวเตอร์ที่ทันสมัยสุด ๆ คือ แอ็ปเปิ้ล ทู 8 บิต และไม่มีตัวช่วยอื่น ๆ วิธีทำในยุคนั้นคือไปซื้อเทปเดินลายปริ้นท์มาแล้วติดลงตามลายที่ร่างด้วยดินสอ ไปซื้อเล็ตเตอร์เพลตที่เป็นขาอุปกรณ์หรือขาไอซีมาแล้วลอกลงไป หากทำจำนวนน้อยต้องไปจ้างทำฟิล์มเนกาทีฟ จากนั้นใช้น้ำยาโฟโต้รีซิส และน้ำยาดีวีลอพเพอร์ขึ้นลายด้านทองแดงแล้วจึงนำไปแช่ในเฟอริคคลอไรด์ หากทำจำนวนมาก ๆ ก็ไปทำบล็อกสกรีนแล้วปาดสีลงแผ่นปริ้นท์
ตอนนี้กำลังออกแบบวงจรอะไรเล่นอยู่ แบบว่าตัวเดียวจบเลย สำหรับระบบ Fix Mixer ผมกำลังหา System response ของ Temperature Sensor

แจ้งลบคำตอบนี้

จาก เด็กน้อย ตัวจริง
เสาร์, 17/12/2548
เวลา : 12:30
IP: 202.29.82.21

แก้ไข / ลบคำตอบ

คำตอบที่ 12
ของผมใช้วิธีการเอาปากกาเคมีเขียนรายปริ้นครับ ง่ายและสะดวกที่สุดครับ แต่มีข้อแม้อยู่ที่ว่าปากกาเคมีที่ใช้จะต้องเป็นสีดำเท่านั้น เป็นสีอื่นไม่ได้ครับ เพราะปากกาสีดำมีความเข้มมากถ้าใช้สีอื่น จะทำให้ลายปริ้นออกมาไม่คมครับ

แนะนำอีกนิดนึง เวลากัดลายปริ้นเสร็จแล้วให้ใช้ยางสนที่ละลายทินเนอร์แล้วเคลือบที่ลายปริ้นด้วยครับเพื่อความสวยงามและป้องกันการเกิดออกไซด์ครับ อีกอย่างเพื่อให้การบัดกรีง่ายด้วย

แจ้งลบคำตอบนี้

จาก หุหุ
เสาร์, 17/12/2548
เวลา : 13:10
IP: 58.10.9.130

แก้ไข / ลบคำตอบ

คำตอบที่ 13
ชื่อที่ถูกต้องในภาษาอังกฤษ คือ Print Wiring Board เอาไว้เรียกรวม ๆ กับแผ่นวงจรที่เอาไว้ประกอบกับอุปกรณ์อิเลคทรอนิค ทุกชนิด ไม่ว่าจะเป็นแผ่นแข็ง และ/หรือ อ่อน บางทีบงแค่ 2 mm
ชื่อแคบลงมาหน่อยก็ Print Circuit Board หมายถึง แผ่นวงจรที่แข็งเท่านั้น อาจจะมีวงจรด้านเดียว หรือ สองด้านก็ได้ บางอันก็มีวงจรด้านในอีกหลาย ๆ ชั้น เรามักเรียกรวม ๆ ว่า แผ่นปรินซ์ หรือ ทางการหน่อยก็แผงวงจรรวมนะครับ
ปกติเวลาทำก็ใช้ส๊ที่ พิมพ์ผ่านผ้าสกรีน หรือ ไม่ก็ใช้ฟิมล์ถ่ายลายลงไปบนแผ่นพลาสติกที่มีทองแดงอยู่แล้วเรียกว่าแผ่น laminate แล้วเอาไปกัดทองแดงออกด้วย HCl + H2O2(ไฮโดรเจนเปอร์ออกไซด์) + น้ำ สูตรนี้ต้องผสมดี ดี นะครับ ทำในที่ระบายอากาศหน่อย กลิ่นเหม็น คันด้วย แต่หาง่ายกว่าครับ ภาษาชาวบ้านก็เอากรดเกลือ ผสมกับ ไฮโดรเจนเปอร์ออกไซด์ ผสมกับ น้ำครับ ใหม่ ๆ จะกัดลายไม่ค่อยออกครับ ให้แช่เศษแผ่นทองแดงไว้ก่อน หรือ เอาน้ำยาเก่ามาผสมด้วยจะทำให้กัดดีขึ้น น้ำยาต้องมีสีฟ้าละครับถึงจะกัดออก ( มีทองแดงละลายอยู่บ้าง )
อีกสูตรก็ใช้ FeCl ละครับ แต่ไม่เคยลองเอง แพง
ถ้าทำเองข้างนอกก็ต้องหาหมึกที่ทนน้ำยาได้มาเขียนละครับ แต่เขียนหนา ๆ หน่อย
แหะ แหะ เคยเป็นลูกจ้างต่างชาติมาก่อนละครับเลยรู้ ใครอยากรู้อะไรตอบให้..อาสาเลย 5555

แจ้งลบคำตอบนี้

จาก หุหุ
เสาร์, 17/12/2548
เวลา : 13:18
IP: 58.10.9.130

แก้ไข / ลบคำตอบ

คำตอบที่ 14

วิจารณ์ คุณภาพ งานข้างบนหน่อยครับ กัดลายได้สวยครับ เส้นหยักนิดหน่อยเท่านั้น ไม่มีเส้นขาด หรือ ติดกัน ใช้แผ่นเกรด CEM3 สีสวยครับ ถ้าผมรวยจะชวนไปทำแผ่นปรินซ์ขาย 555+

ยกนิ้วให้เลย

แจ้งลบคำตอบนี้

จาก รถเก่า
เสาร์, 17/12/2548
เวลา : 13:28
IP: 202.29.54.118

แก้ไข / ลบคำตอบ

คำตอบที่ 15
ขอบคุณที่ชมครับ ก่อนกัดผมใช้ปากกาชนิด Permanent แต่งก่อนจึงออกมาดี ปรกติพอใช้เตารีด รีดแล้วบางเส้นวงจรจะจางไปบ้างก็เอาปากกาลงทับอีกนิด และผมก็ใช้ FeCl กัดโดยผมใช้แบบเข้มข้น เขย่าประมาณ 5-10 นาทีก็เสร็จแล้ว

แจ้งลบคำตอบนี้

คำถามนี้มีทั้งหมด 15 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1 คลิ๊กเพื่อดูหน้าถัดไป
