เกี่ยวกับ O2 Sensor ครับ

จาก G7590
จันทร์ที่ , 25/9/2549
เวลา : 11:16
IP:
58.137.4.67
อ่านแล้ว = 910 ครั้ง

แจ้งลบ

ส่งหาเพื่อน

ผมลองพยายามวัคค่า O2 ของเครื่อง 4G63 SOHC รถ mitsu Ultima ซึ่งเป็นแบบมีสายไฟ 4 เส้นคือ ดำ,ดำขาว,แดง,เหลือง ได้ผลดังนี้ครับ วัด แดง+เหลือง = 12V น่าจะเป็น Heater นะครับ หลังจากนั้นก็วันคู่ที่เหลือคือ ดำ+ดำขาว ได้ค่าแปลกๆครับ คือ ก่อน start (เปิดสวิทกุญแจจนไฟหน้าบัดติด) ได้ค่า 7.xxV เต่พอ Start เครื่อง ได้ค่า 13.xxV ครับ เล่นเอามึนไปเลย ที่นี้เลยไมรู้ว่าเป็น O2 sensor แบบให้แล้วและจะวัดค่าอย่างไรให้ถูกต้องครับ ต้องรบกวนท่านผู้รู้ช้วยชี้แนะด้วยครับ ขอบคุณครับ

แสดงความคิดเห็นย่อย

จาก PAY_B13
จันทร์, 25/9/2549
เวลา : 11:32
IP: 202.183.235.3

แก้ไข / ลบคำตอบ

คำตอบที่ 1

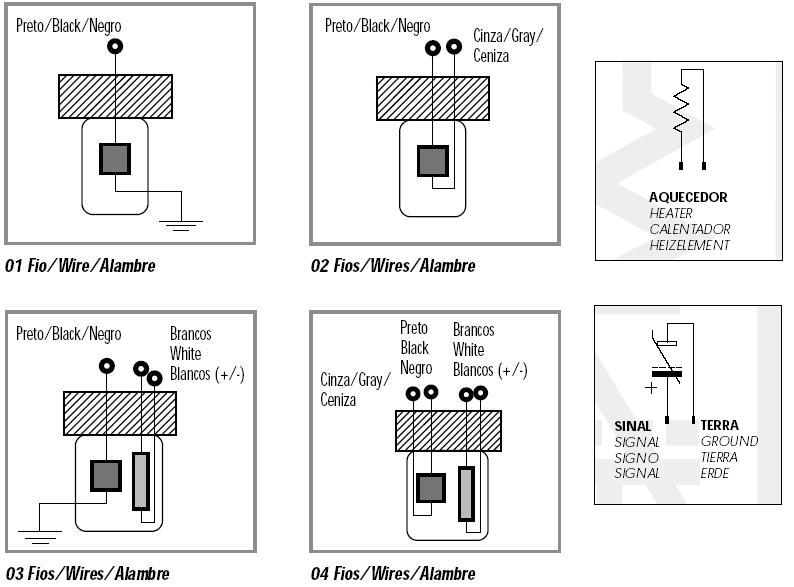

ยืมรูปสมาชิกที่เคยโพส์ไว้ครับ ขอคุณครับเจ้าของรูป

แจ้งลบคำตอบนี้

จาก G7590
จันทร์, 25/9/2549
เวลา : 12:57
IP: 58.137.4.67

แก้ไข / ลบคำตอบ

คำตอบที่ 2
ดูรูปแล้วไม่เข้าใจอ่ะครับ ช่วยอธิบายเพิ่มเติมให้หน่อยเถอะครับว่าจะวัด Volt อย่างไร สายไฟเส้นใหนบ้างที่เกี่ยวข้อง

แจ้งลบคำตอบนี้

จาก PAY_B13
จันทร์, 25/9/2549
เวลา : 13:09
IP: 202.183.235.3

แก้ไข / ลบคำตอบ

คำตอบที่ 3
ผมก็ไม่เข้าใจอีกเช่นเดียวกันครับตามรูปด้านบน รถผมเครื่องคาร์บู ตอนแรกซื้อเซ็นเซอร์แบบ 4 เส้นมา ลองไปลองมามันวัดค่าไม่ได้ซักทีวัดอย่างไรก็ไม่ใด้ ก็เลยซื้อใหม่เอาแบบเส้นเดียว ผมว่าซื้อแบบเส้นเดียวแล้วฝังเพิ่มไปอีกหนึ่งตัว จะไ้ด้ไม่ต้องยุ่งกับตัวเซ้นเซอร์ตัวเดิม ซึ่งผมได้ติดแล้ว ซึ่งที่ A/F มิเตอร์ สามารถแสดงผลได้ตามปกติเช่นเดียวกันครับ แนะนำให้ติดเพิ่มอีกตัวครับ

หรือสมาชิกท่านใดสามารถอธิบายการต่อสายให้ครบวงจรใด้ ก็จะเป็นการดีครับ

แจ้งลบคำตอบนี้

จาก อู่ประเสริฐศรี
จันทร์, 25/9/2549
เวลา : 19:54
IP: 58.8.161.65

แก้ไข / ลบคำตอบ

คำตอบที่ 4
ตามรูปที่ 1 ขั้วบวก จี้ทื่สายดำ ขั้วลบจี้ทื่ กราวด์รถยนต์ ( Signal Earth via housing )
ตามรูปที่ 2 ขั้วบวก จี้ทื่สายดำ ขั้วลบจี้ทื่ กราวด์ รถยนต์( Signal Earth insulated )
ตามรูปที่ 3 ขั้วบวก จี้ทื่สายดำ ขั้วลบจี้ทื่ กราวด์รถยนต์( Signal + hheat (2X) Earth via housing )
ตามรูปที่ 4 ขั้วบวก จี้ทื่สายดำ ขั้วลบจี้ทื่ กราวด์รถยนต์( Signal + hheat (2X) Earth insulated)

รูปที่ 1,2 EGO-Exhaust Gas Oxigen
รูปที่ 3,4 HEGO-Exhaust Gas Oxigen

ต้องรอให้ O2 Sensor ร้อนก่อนครับ 12V เป็น Heater ครับ
