คำตอบที่ 45

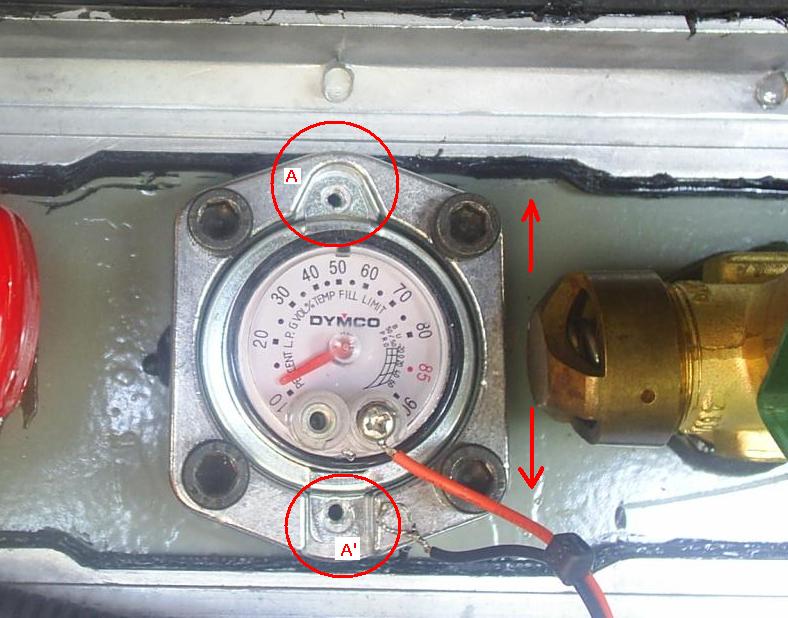

PIC_10 : Float Gage#1
เนื่องจากผมได้ทำการติดตั้งอุปกรณ์ระบบแก๊สบนรถเสร็จ...แต่ยังไม่ได้ใช้แก๊ส
เป็นเวลานาน 7 เดือนหลังจากนั้น...ซึ่งก็วิ่งด้วยน้ำมันมันตลอด และก็จะได้ยินเสียง ก๊อก ๆ ๆ
จากถัง LPG เนื่องจากในถังไม่มีน้ำแก๊ส เวลารถวิ่งผ่านพื้นถนนที่ไม่เรียบมาก ๆ ก็จะได้ยินเสียง
ชัดมาก ๆ ( ดัง มาก ) ก็ไม่ได้คิดอะไรมากครับ...แต่มันปัญหาบางอย่างเกิดขึ้นคือ หน้าสัมผัส
ของตัว Sensor มันจะสึก เร็วกว่าปกติ และจะให้ค่าความต้านทานออกมาไม่เหมือนเดิมที่เคยใช้
ได้...ทำให้ผมต้องลงมือผ่าออกมาดูว่ามันเป็นอย่างไร...

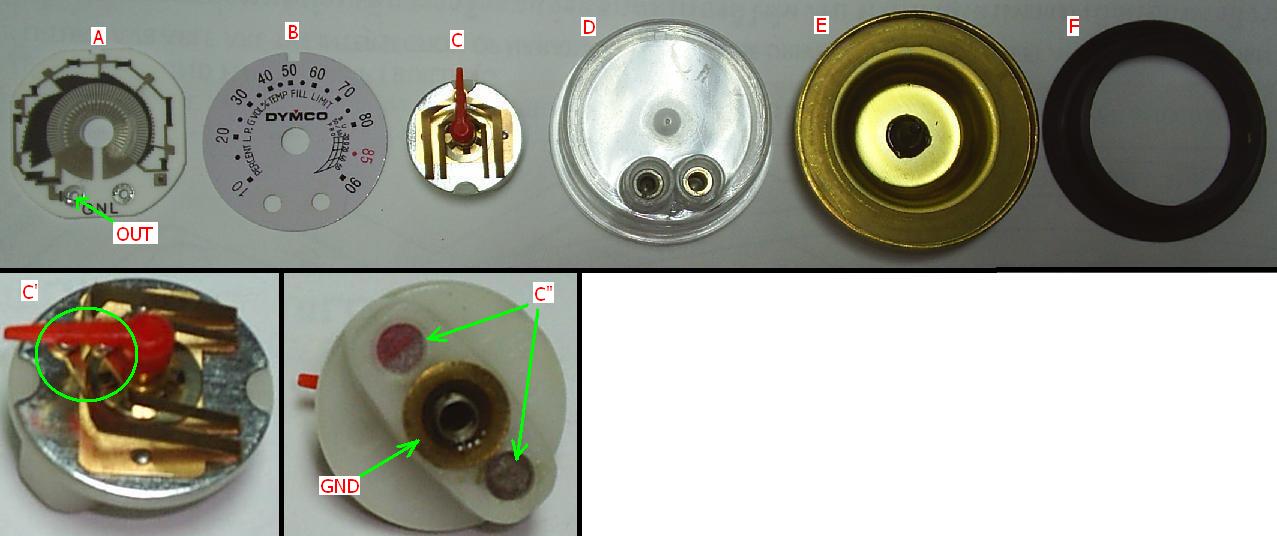

[ A ] = "ชุดตัวต้านทาน" ทำจาก เซรามิก , OUT คือจุดต่อสัญญาณ หรือ ค่าความต้านทานไปใช้งาน
อันแรกที่ผมใช้อยู่มันสึกแล้ว
[ B ] = Scale หน้าปัดท์
[ C ] = "ชุดหน้าสัมผัส" เป็นขาสปริง 2 ชิ้น กดลงไปยัง "ชุดตัวต้านทาน"
[ D ]= "ฝาครอบ" ใสและจุดต่อสายไฟ
[ E ] = "ถ้วยทองเหลือง" สำหรับใส่ชิ้นส่วนต่าง ๆ และยังเป็นจุดต่อสัญญาณ Ground
[ F ] = ซิลย์ยาง
[ C' ] = จุดสัมผัสของ "ชุดหน้าสัมผัส" จะมี 2 จุด เพื่อให้เกิดการต่อวงจรแบบ อนุกรมและขนาน
เมื่อมีการเคลื่อนที่ ของระดับแก๊ส ซึ่งจะเป็นขาโลหะ และเป็นสปริงในตัว
[ C"] = "แม่เหล็กถาวร" จะเป็นตัวที่ถ่ายเท แรงจากสนามแม่เหล็ก จากการเคลื่อนตัวของชุดลูกลอยที่
อยู่ในถัง ส่งผ่านไปยัง "ชุดหน้าสัมผัส" ทำให้ค่าความต้านทานเปลี่ยนแปลงตามไปด้วย
|
|

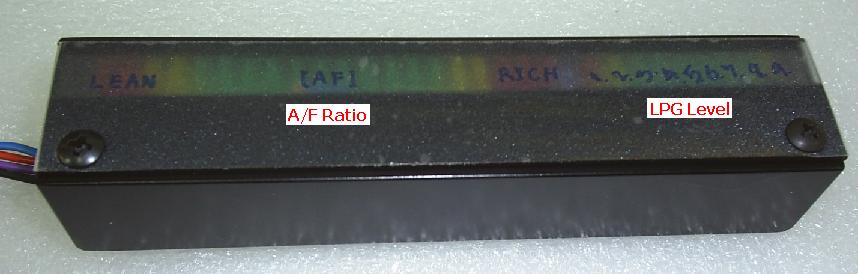

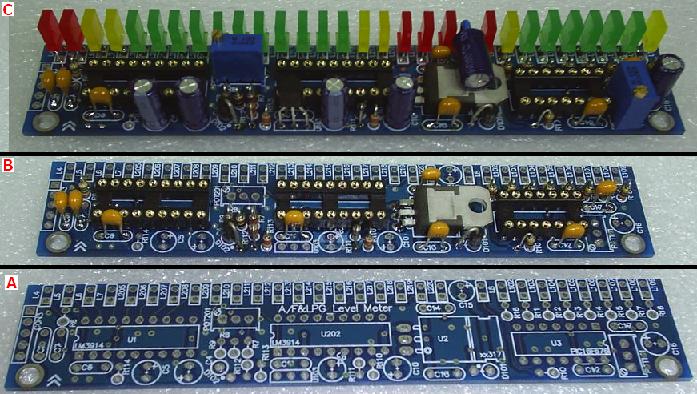

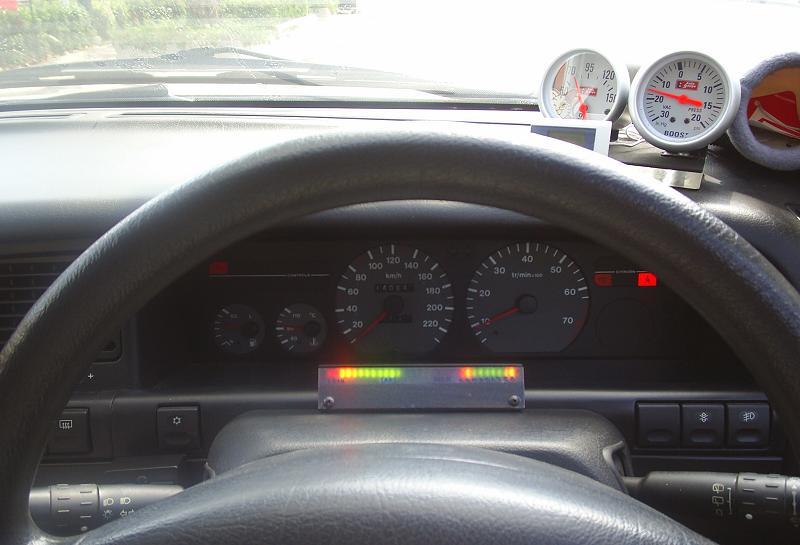

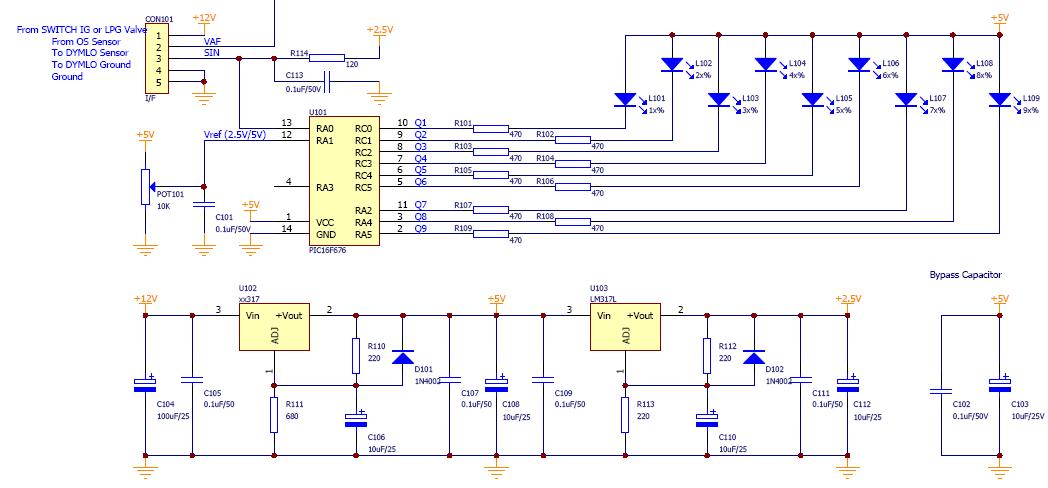

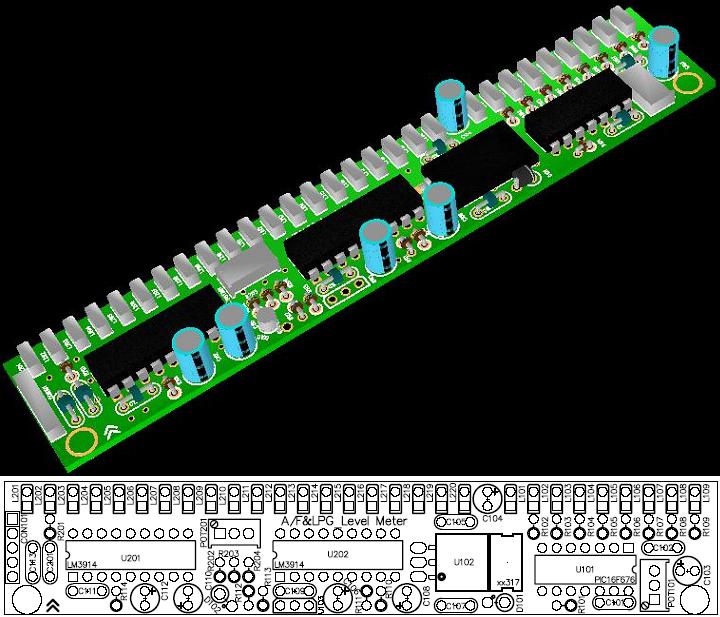

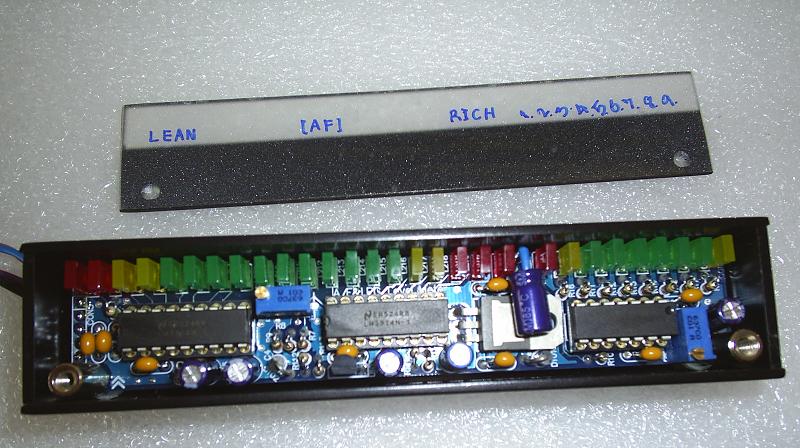

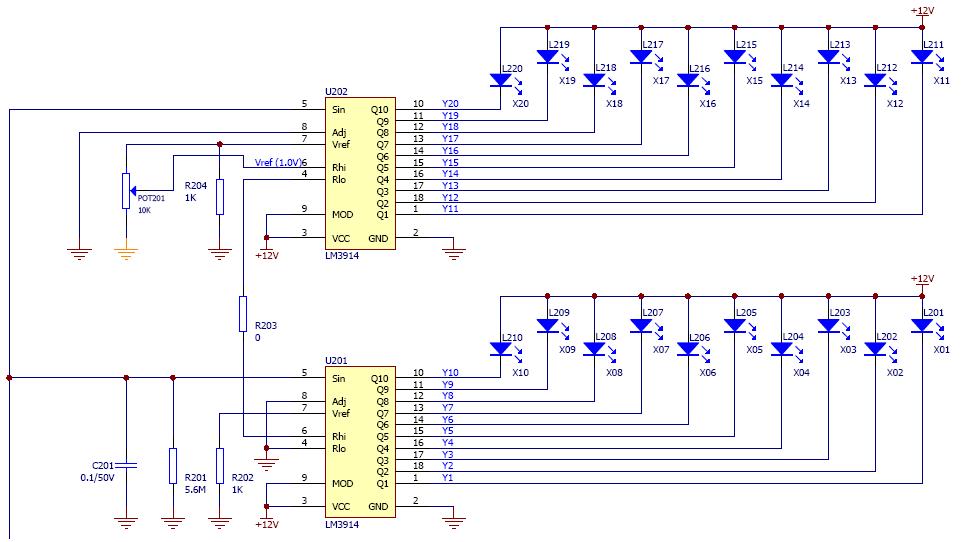

การต่อยอด DIY การสร้าง อุปกรณ์แสดงผล ระดับก๊าซ LPG ในถังถัง 58 ลิตร
