คำตอบที่ 8
PIC#1

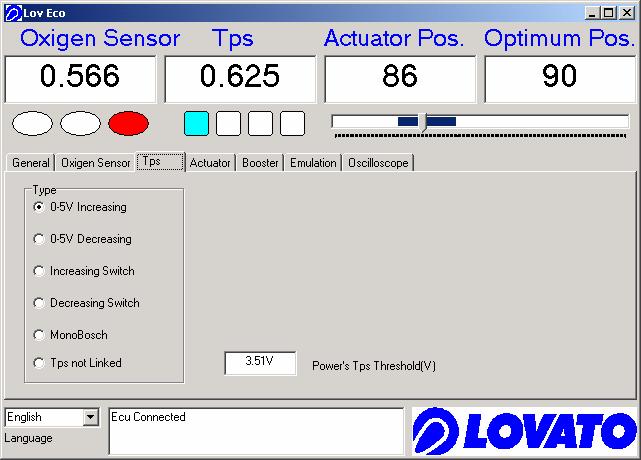

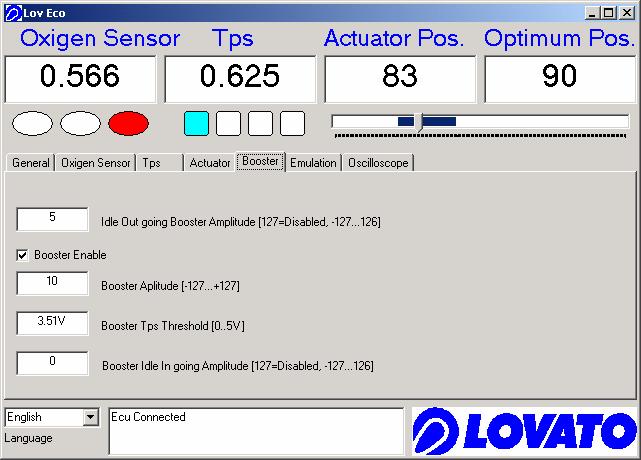

ผมลองซื้อของ Auto Gas เพื่อที่จะมาใส่ในรถผมเองและกำลังลองศึกษาอยู่ครับ พอได้ข้อมูล
มาในส่วนของการ ปรับ Emulation ครับ ส่วนหัวข้ออื่น ๆ ยังไม่ได้ลงลึกครับ เพื่อจะได้เข้าใจ
การทำงานของอุปกรณ์ ก่อนการนำไปติดตังใช้งานครับ...เลยไม่ได้รีบร้อนที่จะทำให้เสร็จครับ

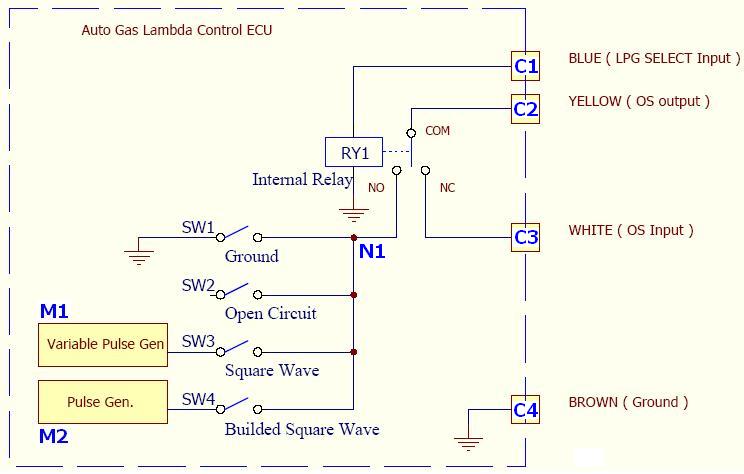

...ในรูป เป็นการต่อวงจรสำหรับ LambDa Control Auto-Gas ซึ่งน่ะตอนนี่ผมเข้าใจว่าเป็นอย่างนี้
อยู่
C1= (สายไฟสีน้ำเงิน)
เป็นส่วนรับสัญญาณการเลือกใช้ระบบ GAS จาก สวิตช์เลือก หรือต่อพ่วงจากตัว "LPG Valve"
ถ้า C1 = 0V = LPG Valve ไม่ทำงาน( เชื้อเพลิง LPG ผ่านไม่ได้)
ถ้า C1 = 12V = LPG Valve ทำงาน( ยอมให้เชื้อเพลิง LPG ผ่านได้)
C2= (สายไฟสีเหลือง)
เป็นจุดผ่านสัญญาณ OS จากจุด [C3] หรือจากจุด [N1] ไปยังกล่อง ECU ของรถยนต์
ถ้า C1 = 0V => [C2 = C3] เลือกการใช้ระบบน้ำมัน
ถ้า C1 = 12V => [C2 = N1] เลือกการใช้ระบบ LPG และใช้งาน OS Emulator

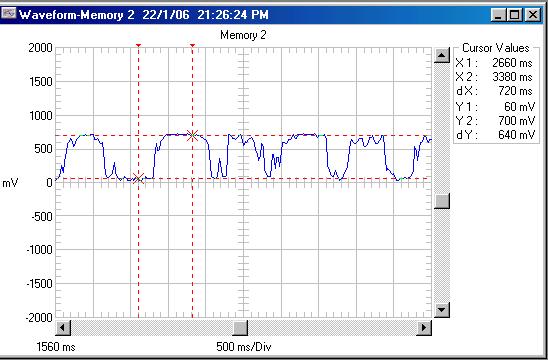

C3= (สายไฟสีขาว)
เป็นจุดรับสัญญาณ OS จากตัว Oxygen Sensor ที่ติดอยู่รับระบบท่อไอเสีย
C4= (สายไฟสีน้ำตาล)
เป็นกราว์ดอ้างอิงของระบบ
RY1= เป็นตัว Relay ที่อยู่บนแผงวงจร ทำหน้าที่ในการเลือกสัญญาณ OS ที่จะส่งออก
ไปยังจุด [ C2 ]
ถ้า C1 = 0V => RELAY_OFF เลือกการใช้ระบบน้ำมัน
ถ้า C1 = 12V => RELAY_ON เลือกการใช้ระบบ LPG และใช้งาน OS Emulator
N1=เป็นจุดร่วมของสัญญาณ จากการเลือกค่าตัวแปร SW1, SW2, SW3 และ SW4
ในส่วนของ Emulator Type ซึ่งจะมีการเลือกใช้เพียง หนึ่ง แบบเท่านั้นจากทั้งหมด
SW1= Ground.
ในการทำงานระบ LPG ต้องการให้สัญญาณ OS ที่จะต่อไปยังจุด N1 เป็น 0V หรือ
กราว์ด

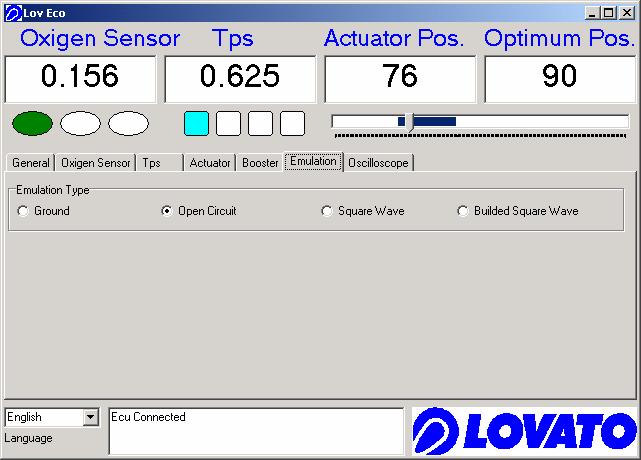

SW2= Open Circuit.
ในการทำงานระบ LPG ต้องการให้สัญญาณ OS ที่จะต่อไปยังจุด N1 เป็นแบบปล่อย
ลอย

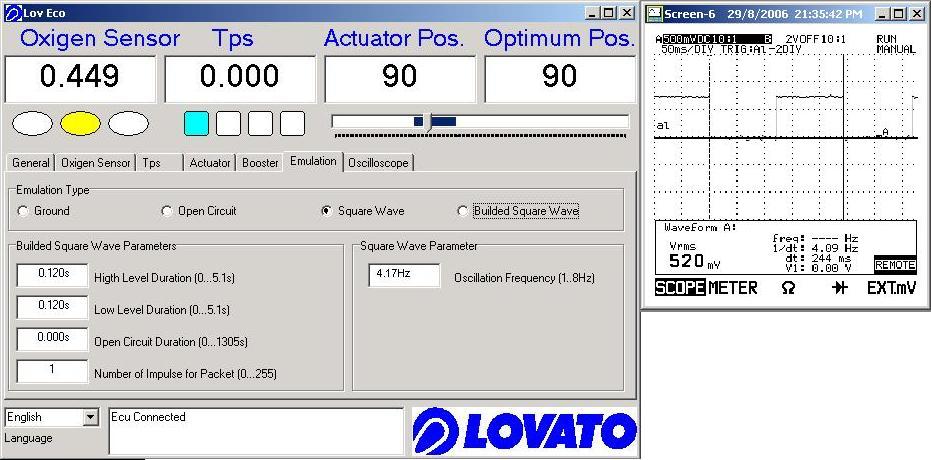

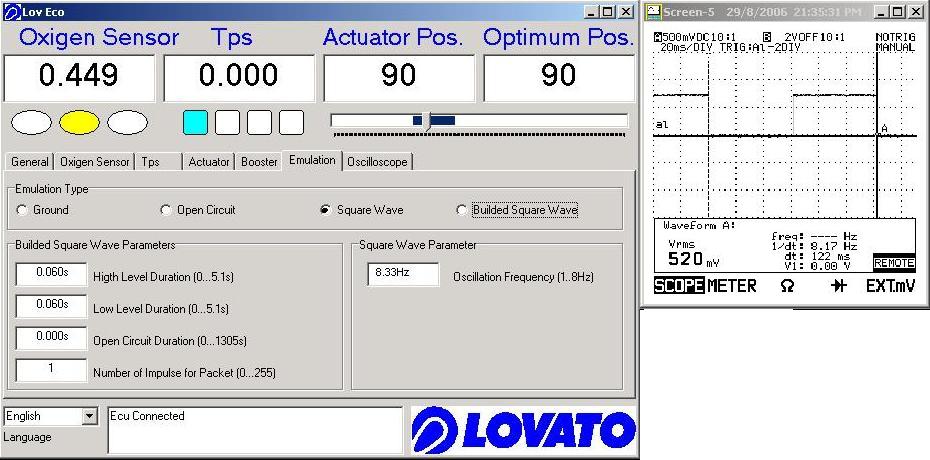

SW3= Square Wave. ( น่าสนใจ ก็ตัวนี้ละครับ )
ในการทำงานระบ LPG ต้องการให้สัญญาณ OS ที่จะต่อไปยังจุด N1 เป็นสัญญาณ
พัลส์แบบสี่เหลี่ยม ซึ่งค่าความถี่ตั้งได้จากช่อง Oscillation Frequency มีค่าได้ตั้งแต่ 1-8 Hz
SW4= Builded Square Wave.
ในการทำงานระบ LPG ต้องการให้สัญญาณ OS ที่จะต่อไปยังจุด N1 เป็นสัญญาณ
พัลส์แบบสี่เหลี่ยม ซึ่งค่าความถี่ตั้งได้จากช่อง Builded Sequare Wave Parameter
...ผมไม่ได้ทดลองปรับค่า ต่าง ๆ ดู เลยไม่รู้จะอธิบายอย่างไร
M1= Variable Pulse Gen
เป็นโมดูลหรือส่วนในการสร้างสัญญาณ เพื่อใช้ในการหลอก OS แบบ Square Ware
สามารถปรับได้เฉพาะค่าความถี่ ที่มี Duty Cycle 50/50 %
M2= Pulse Gen.
เป็นโมดูลหรือส่วนในการสร้างสัญญาณ เพื่อใช้ในการหลอก OS แบบ Builded Square Ware
สามารถปรับได้ทั้งค่าความถี่ และค่า Duty Cycle ได้ตามต้องการ
* Duty cycle คือ อัตราส่วนระหว่าง คาบเวลาช่วงที่เป็นบวก และช่วงที่เป็นลบหรือศูนย์
|
|
