ติด O2 แบบ 4 สาย เครื่องคาบูเรเตอร์ยังไงคับ

จาก Ball
อาทิตย์ที่ , 30/7/2549
เวลา : 14:50
IP:
203.154.152.254
อ่านแล้ว = 933 ครั้ง

แจ้งลบ

ส่งหาเพื่อน

ผมใช้รถเครื่องคาบิว อยากติด A/F Meter ต้องต่อสายเข้าตัว O2 Senser ยังไงอ่ะคับ ซื้อเชียงกงมามี 4 สาย สี น้ำเงิน ขาว ดำ ดำ ใครรู้ช่วยบอกผมหน่อยครับพี่น้อง

แสดงความคิดเห็นย่อย

จาก ball
อาทิตย์, 30/7/2549
เวลา : 21:09
IP: 203.154.152.254

แก้ไข / ลบคำตอบ

คำตอบที่ 1
ขึ้นปายอยู่ข้างบน

แจ้งลบคำตอบนี้

จาก Professor
อาทิตย์, 30/7/2549
เวลา : 23:02
IP: 61.91.193.200

แก้ไข / ลบคำตอบ

คำตอบที่ 2

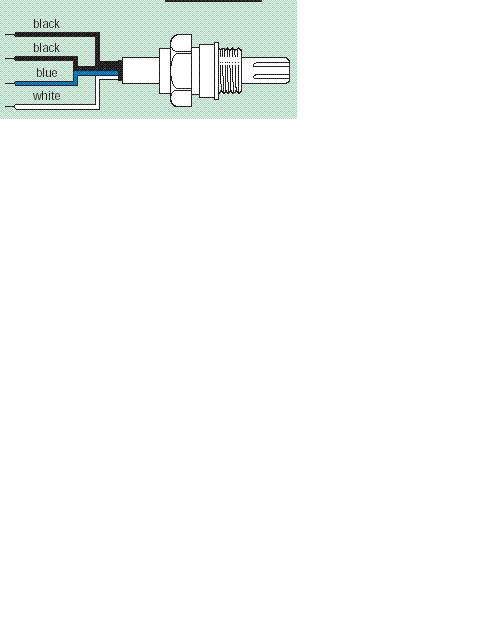

NTK Oxygen sensors
ดำ-ดำ เป็น heater ถ้ามีวงจรควบคุมอุณหภูมิได้ยิ่งดีเลย ไม่แน่ใจว่าต่อตรงกับไฟแบตได้เลยหรือเปล่า
Blue ขั้วบวกของ sensor
White ขั้วลบของ sensor

แจ้งลบคำตอบนี้

จาก แอ้ม
จันทร์, 31/7/2549
เวลา : 10:54
IP: 61.19.55.143

แก้ไข / ลบคำตอบ

คำตอบที่ 3
ดำๆ เข้าติดแก๊ส
น้ำเงินเข้ากล่อง อีซียู
ขาว ลงกราวด์

แจ้งลบคำตอบนี้

จาก แอ้ม
จันทร์, 31/7/2549
เวลา : 10:55
IP: 61.19.55.143

แก้ไข / ลบคำตอบ

คำตอบที่ 4
ดำๆ เข้าติ๊กแก๊ส
น้ำเงินเข้ากล่อง อีซียู
ขาว ลงกราวด์

แจ้งลบคำตอบนี้

จาก R19-LPG
จันทร์, 31/7/2549
เวลา : 11:08
IP: 203.188.37.218

แก้ไข / ลบคำตอบ

คำตอบที่ 5
คาร์บิวมี ECU ?

แจ้งลบคำตอบนี้

จาก K
จันทร์, 31/7/2549
เวลา : 11:19
IP: 203.144.211.51

แก้ไข / ลบคำตอบ

คำตอบที่ 6
ECU ของแลมด้า หรือ สายสัญญาณของ A/F meter

แจ้งลบคำตอบนี้

จาก โรจน์
จันทร์, 31/7/2549
เวลา : 11:31
IP: 210.213.9.210

แก้ไข / ลบคำตอบ

คำตอบที่ 7
กำลังจะไปซื้อ O2 มาแทนตัวเสียพอดี
(ของเดิมสายสองเส้น แต่ตอนนี้ถูกตัดขาดไปแล้วไม่รู้เส้นใหนเป็นเส้นใหน
ว่าแล้วอาจต้องไปหาช่าง mitsu ให้ไล่สายไฟดูอีกที )

สงสัยอีกหน่อยครับ

ดำ ดำ เข้าติ๊กแก๊ส นี่เวลาใช้แก๊สเท่านั้นที่ O2 จะทำงานใช่หรือไม่ครับ
แล้วถ้าจะต่อเพื่อเข้า ECU รถยนต์เดิม นี่ต่อเข้าที่ใหนครับ

น้ำเงิน นี่เป็นสัญญาณที่ O2 ให้ออกมาตามความหนาบางค่า v 0-1 V.ใช่หรือไม่ครับ จะได้ลากเข้า
กล่อง Lamda Control

แจ้งลบคำตอบนี้

จาก พิราบขาว
จันทร์, 31/7/2549
เวลา : 11:43
IP: 202.44.14.194

แก้ไข / ลบคำตอบ

คำตอบที่ 8
02e ต่ออย่างไรครับ (แบบ 2 ตัว)

หาซื้อได้ที่ไหนวานบอก

แจ้งลบคำตอบนี้

จาก แอ้ม
จันทร์, 31/7/2549
เวลา : 11:49
IP: 61.19.55.143

แก้ไข / ลบคำตอบ

คำตอบที่ 9
กำลังจะไปซื้อ O2 มาแทนตัวเสียพอดี
(ของเดิมสายสองเส้น แต่ตอนนี้ถูกตัดขาดไปแล้วไม่รู้เส้นใหนเป็นเส้นใหน
ว่าแล้วอาจต้องไปหาช่าง mitsu ให้ไล่สายไฟดูอีกที )

สงสัยอีกหน่อยครับ

ดำ ดำ เข้าติ๊กแก๊ส นี่เวลาใช้แก๊สเท่านั้นที่ O2 จะทำงานใช่หรือไม่ครับ
แล้วถ้าจะต่อเพื่อเข้า ECU รถยนต์เดิม นี่ต่อเข้าที่ใหนครับ

น้ำเงิน นี่เป็นสัญญาณที่ O2 ให้ออกมาตามความหนาบางค่า v 0-1 V.ใช่หรือไม่ครับ จะได้ลากเข้า
กล่อง Lamda Control

เป็นคำตอบของรถ คาร์บู ครับคุณ โรจน์

แจ้งลบคำตอบนี้

จาก CoCoa
จันทร์, 31/7/2549
เวลา : 13:08
IP: 203.150.206.170

แก้ไข / ลบคำตอบ

คำตอบที่ 10
อ๋า....ได้จังหวะ ขอถามต่อเลย
ของ NGK 503H มี 4 เส้น ดำ2 อันนี้ Heater
เหลือง อะไรฟะ
เขียว อะไรฟะ
สองเส้นนี้ถ้าเอาเส้นใดเส้นนึงลงกราวด์ มันจะวัดค่าได้มากกว่า 1V ถ้าสลับกันจวัดค่าออกมาเป็นค่าลบ 0-1 V
พอเอา Digital Multimeter มาวัด 2 ขั้วนี้ อ่านค่าได้ 0-1 V เวน....เลยใส่ Af Meter ไม่ได้(ลองแล้วไฟดับหมด) สุดท้ายเลยไปหาเส้นเดียวมาใส่ถึงใช้ได้ครับ
ท่านแอ้ม ชี้แนะด้วย ผมว่า จขกท.อาจเจอแบบผม

แจ้งลบคำตอบนี้

จาก แอ้ม
จันทร์, 31/7/2549
เวลา : 13:46
IP: 61.19.55.143

แก้ไข / ลบคำตอบ

คำตอบที่ 11
จริงแล้วผมก็จะแนะนำแบบเส้นเดียว
ไอ้สี่เส้นใส่แล้วปวดกะบาล

แจ้งลบคำตอบนี้
