สาย Interface ทำเองไม่ยากครับ

จาก tknet
ศุกร์ที่ , 26/5/2549
เวลา : 10:06
IP:
203.156.137.160
อ่านแล้ว = 3884 ครั้ง

แจ้งลบ

ส่งหาเพื่อน

ผมลองทำใช้กับกล่อง ECU Lambda ของ Autronic ดูแล้วครับ ใช้ได้ครับ
ต้องเพิ่ม 7805 เพื่อแปลงไฟ 12 volt เข้าไปด้วยครับ
ที่ขั้วต่อจะเป็น 12V G TX RX

แสดงความคิดเห็นย่อย

จาก tknet
อังคาร, 30/5/2549
เวลา : 14:54
IP: 203.156.137.160

แก้ไข / ลบคำตอบ

คำตอบที่ 26
ตอบข้อ 21 ไฟ 12 V จากขั้วของกล่องที่จะต่อเข้ากับสาย Interface ทำมาเพื่อจ่ายให้กับสาย Interface ครับ ถ้าเป็นกล่อง Autronic จะเห็นว่ามันก็คือสายที่มาจาก Batt มาเลี้ยงกล่องนั่นล่ะครับ แท๊ปกันเห็นๆ ที่ขั้ว Connector ไม่ต้องวัดก็เป็น 12V G ได้เลย

แจ้งลบคำตอบนี้

จาก ChampZ A31-212 (แชมป์)
พุธ, 31/5/2549
เวลา : 08:33
IP: 203.121.140.125

แก้ไข / ลบคำตอบ

คำตอบที่ 27

ขอบคุณคุณ spy และคุณ tknet มากๆเลยครับผม หายคาใจแว๊ว เย็นนี้ผมจะเริ่มปฎิบัติการล่ะครับ ผบ.อนุมัติเรื่องต้นทุนละ

แจ้งลบคำตอบนี้

จาก spy
พุธ, 31/5/2549
เวลา : 09:39
IP: 202.129.38.28

แก้ไข / ลบคำตอบ

คำตอบที่ 28
ไม่ต้องไปทำให้ยุ่งยากหรอก ครับ..ไป นัฐพงษ์ (เซียรังสิต ก็มี) เข้าไปตรงอุปกรณ์ ชุดคิท เกี่ยวกับ ไมโคร มี 2 แบบ แบบแรก ก็ที่เห็นกัน ราคา ประมาณ 220 บาท แต่อีกแบบ น่าสนใจกว่า เป็น SMD มีกล่อง ให้ด้วย ขนาดเท่ากับ คอนเนตเตอร์ RS-232 ราคา ประมาณ 320-350 จำราคาไม่ได้ (ถ้า ซื้อมาฝาก ด้วย..555)

แจ้งลบคำตอบนี้

จาก ae1977
พุธ, 31/5/2549
เวลา : 11:58
IP: 58.8.47.253

แก้ไข / ลบคำตอบ

คำตอบที่ 29
SMD บ.ไซคอน เป็นผู้ผลิตครับ ราคา 290 บาท อยากได้ถูกไปซื้อที่บริษัทเขามีส่วนลดด้วยครับ ของเขาไม่ต้องต่อไฟ ต่อเข้ากับ COM ใช้ได้เลยครับ www.xycon.com

แจ้งลบคำตอบนี้

จาก ChampZ A31-212 (แชมป์)
พุธ, 31/5/2549
เวลา : 13:42
IP: 203.121.140.125

แก้ไข / ลบคำตอบ

คำตอบที่ 30

อ๋อ เห็นแล้วครับ SMT Kit ทำเอง 220 ลงบอร์ดแล้ว 250
อืมมม อยากเห็นหน้าตามันจริงๆว่า มันต้องมี supply 5v ป้อนเข้าไปให้ชิพไมโครทำงานด้วยรึเปล่า เพราะที่เว็บผู้ผลิตไม่มีรายละเอียดต่อให้คลิกดูอ่ะครับ

แจ้งลบคำตอบนี้

จาก ae1977
พุธ, 31/5/2549
เวลา : 15:32
IP: 58.8.47.253

แก้ไข / ลบคำตอบ

คำตอบที่ 31
ไม่ต้องหา supply ให้ยุ่งเลยครับ มันใช้ไฟจากport com มาป้อนเข้าตัวมันเองครับ

แจ้งลบคำตอบนี้

จาก eee
พุธ, 31/5/2549
เวลา : 15:53
IP: 124.121.46.164

แก้ไข / ลบคำตอบ

คำตอบที่ 32

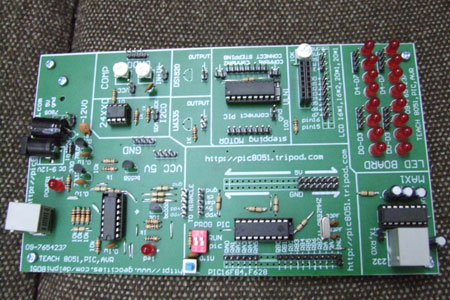

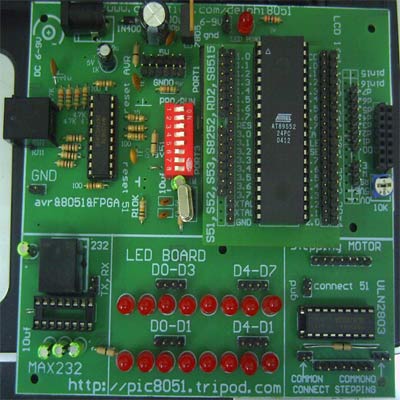

ค่า c คือค่า 10uf ครับ ค่านี้แน่นอนครับ เพราะตัวผมเองทำบอร์ดประเภทนี้ส่ง บ้านหม้ออยุ่ครับ ลองดูรุปละกัน บอร์ดของผมทุกบอร์ดใช้ตัวนี้อยู่ สายถ้าทำเองแค่ 50 บาท รวมชิพด้วย

แจ้งลบคำตอบนี้

จาก eee
พุธ, 31/5/2549
เวลา : 15:53
IP: 124.121.46.164

แก้ไข / ลบคำตอบ

คำตอบที่ 33
ค่า c คือค่า 10uf ครับ ค่านี้แน่นอนครับ เพราะตัวผมเองทำบอร์ดประเภทนี้ส่ง บ้านหม้ออยุ่ครับ ลองดูรุปละกัน บอร์ดของผมทุกบอร์ดใช้ตัวนี้อยู่ สายถ้าทำเองแค่ 50 บาท รวมชิพด้วย

แจ้งลบคำตอบนี้

จาก eee
พุธ, 31/5/2549
เวลา : 15:57
IP: 124.121.46.164

แก้ไข / ลบคำตอบ

คำตอบที่ 34
ถามว่าใช่ค่าอื่นได้รึเปล่า ก็สามารถใช้ได้ครับ เพราะ มันแค่เอา ตัว c มากลับสัญญาณไฟนั้นเอง เป็นไฟลบ 12v และ ไฟบวก 12v หากดูดีๆ จะเห็นว่าขา 16 เป็นไฟบวกแต่ทำไมต้องต่อเข้าขั้วลบของตัว c แล้วทำไม ขา 15 ต่อ gnd ทำไมต้องต่อเข้าขั้วบวกตัว c ซึ่งจริงๆ แล้ว เขาไม่ต่อกันแบบนี้ ยกเว้นจะให้ไฟกลับขั้ว(สร้างไฟลบ)

แจ้งลบคำตอบนี้

จาก ChampZ A31-212 (แชมป์)
พุธ, 31/5/2549
เวลา : 23:57
IP: 124.121.190.36

แก้ไข / ลบคำตอบ

คำตอบที่ 35
ล่าสุด ผมทำสายลิงค์แล้วครับ ตรงหัวคอนเน็คเตอร์เข้ากล่อง ก็เอาหัวต่อสายแพฮาร์ดดิสมาหั่นๆแปลงเอา แน่ะ เข้าได้พอดีเด๊ะ พอทำเสร็จครบปั๊ป ก็หยิบโน๊ตบุ๊คของแฟนมา แต่ เอ๊ะ โอ๊ะ COM port อยู่ไหนเนี้ย มองดูมันรอบเครื่อง เข้ ไม่มี COM port มีแต่ LPT port กะ USB อะเคื่ออออออออออออออออออออ ได้เสียตังซื้อสายแปลง USB -> COM อีกแว๊ว ฮือๆๆๆๆๆๆๆๆๆๆ ชีวิตบัดซบ

แจ้งลบคำตอบนี้

คำถามนี้มีทั้งหมด 35 คำตอบ ขณะนี้คุณอยู่ที่หน้า 2 จาก >>> 1 2 คลิ๊กเพื่อดูหน้าถัดไป
