รบกวนขอวงจรตัดปั๊มติ๊ก แบบใช้สัญญาณ หัวฉีดมาตัด ครับ

จาก vampire258
อังคารที่ , 12/4/2554
เวลา : 22:03
 IP:
124.120.93.22
อ่านแล้ว = 11069 ครั้ง

แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        รบกวนขอวงจรตัดปั๊มติ๊ก แบบใช้สัญญาณ หัวฉีดมาตัด ครับ


ให้สั่งตัด เมื่อหัวฉีดแก๊สทำงานครับ

หาไม่เจอจริงๆครับ


มีแต่แบบ ตัดตามโซลินอยแก๊ส ไม่ก็หน่วงเวลา


fresenius chapala stony rotgvowi 884709 treetop atherton doiogdpy uzc liteon sleepmate axpkffax amna vejle ljjqlcqw 7804 swang torrington abomrnqi vqgm  แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย





 จาก ดล
 เสาร์, 16/4/2554
 เวลา : 13:50
 IP: 124.120.244.151



แก้ไข / ลบคำตอบ

 คำตอบที่ 1
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก หนุ่ย
 เสาร์, 16/4/2554
 เวลา : 18:26
 IP: 125.25.56.19



แก้ไข / ลบคำตอบ

 คำตอบที่ 2
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก หนุ่ย
 เสาร์, 16/4/2554
 เวลา : 18:27
 IP: 125.25.56.19



แก้ไข / ลบคำตอบ

 คำตอบที่ 3
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก หนุ่ย
 เสาร์, 16/4/2554
 เวลา : 18:29
 IP: 125.25.56.19



แก้ไข / ลบคำตอบ

 คำตอบที่ 4
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก หนุ่ย
 เสาร์, 16/4/2554
 เวลา : 18:30
 IP: 125.25.56.19



แก้ไข / ลบคำตอบ

 คำตอบที่ 5
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก vampire258
 เสาร์, 16/4/2554
 เวลา : 19:49
 IP: 124.120.212.196



แก้ไข / ลบคำตอบ

 คำตอบที่ 6
       jzTtWKFC

ใช้ สัญญาณแก๊สครับ
จาก : wiwadh(wiwadh) 16/4/2554 19:54:44 [125.25.56.19]

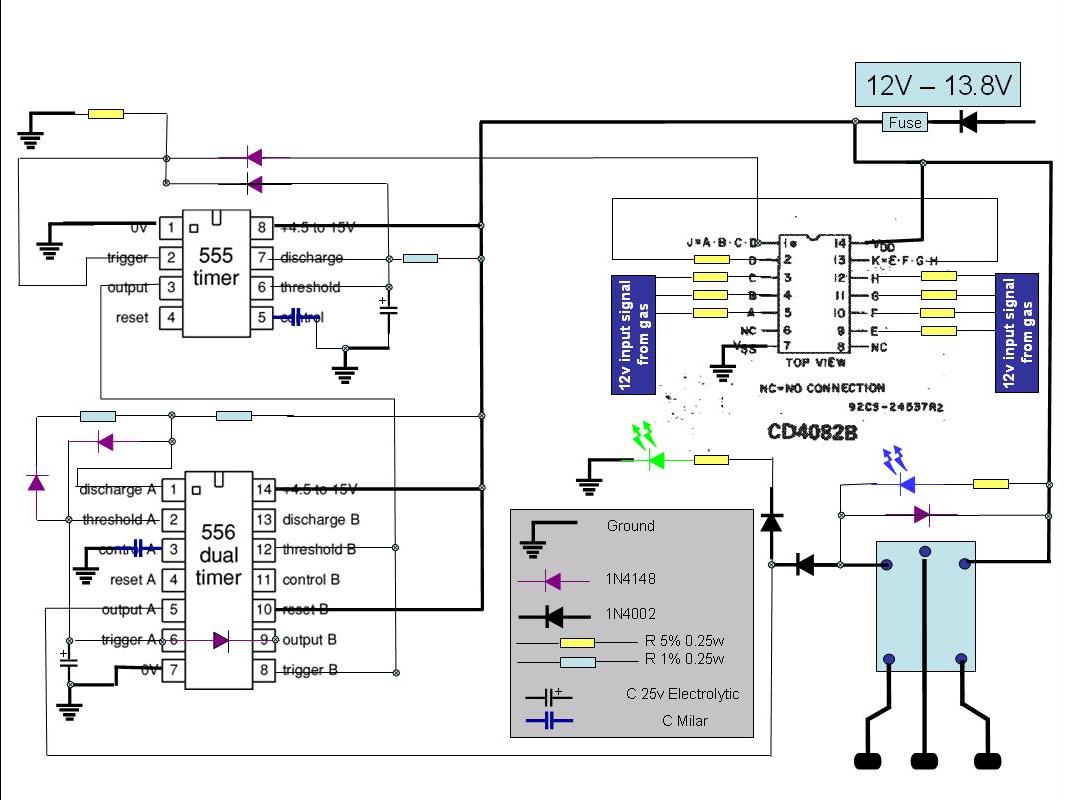

ต่อเข้า IC เบอร์ 4082B
จาก : wiwadh(wiwadh) 16/4/2554 19:55:29 [125.25.56.19]
เป็น NAND gate IC ครับ สัญญาณแก๊สเข้าครบสี่ขา ถึงสั้งตัดปั๊ม
จาก : wiwadh(wiwadh) 16/4/2554 19:56:24 [125.25.56.19]
สัญญาณแก๊สหายแม้แต่สูบเดียว ให้สั่งต่อปัมทันที
จาก : wiwadh(wiwadh) 16/4/2554 19:57:04 [125.25.56.19]

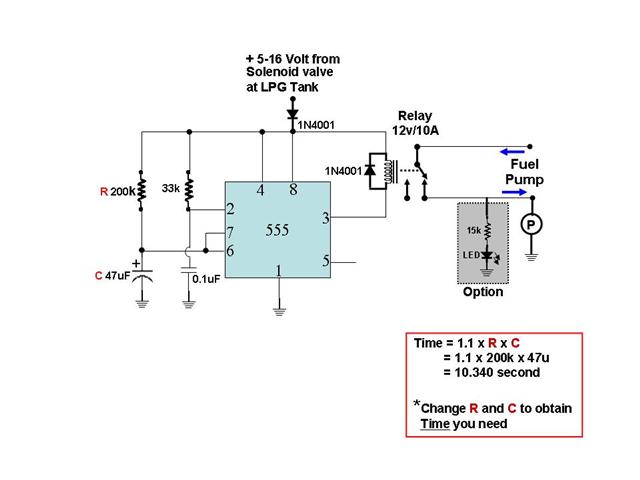

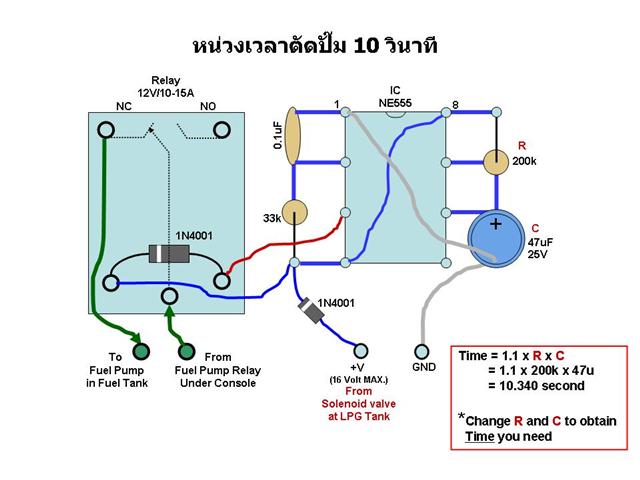

ส่วน IC 555 และ 556 เป็นวงจรหน่วงเวลาตัดปั๊มครับ
จาก : wiwadh(wiwadh) 16/4/2554 19:57:43 [125.25.56.19]
แล้วก็ตั้งเป็น วงจร astable ให้ต่อปั๊ม ทุก ๆ 5 - 8 นาที เพื่อรักษาระกับแรงดันน้ำมันเอาไว้
จาก : wiwadh(wiwadh) 16/4/2554 19:58:40 [125.25.56.19]
อยากเปลี่ยน contact relay เป็นพวก mosfet เหมือนกันครับ
จาก : wiwadh(wiwadh) 16/4/2554 19:59:48 [125.25.56.19]
ตัดวงจร เฉพาะส่วนไปปรับใช้ก็ได้ครับ
จาก : wiwadh(wiwadh) 16/4/2554 20:00:23 [125.25.56.19]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก vampire258
 เสาร์, 16/4/2554
 เวลา : 20:13
 IP: 124.120.212.196



แก้ไข / ลบคำตอบ

 คำตอบที่ 7
       jzTtWKFC

สัญญาณเข้าขา A-B-C-D ออกขา J ครับ สี่สูบ ก็ใช้เท่านี้
จาก : wiwadh(wiwadh) 16/4/2554 20:16:42 [125.25.56.19]
9 - 12 ไม่ต่องใช้ครับ ว่างไว้
จาก : wiwadh(wiwadh) 16/4/2554 20:20:46 [125.25.56.19]
9 -13 ไม่ต้องใช้ สี่สูบใช้ ขา 2 - 5 เป็นภาค input ส่วนขา 1 เป็นภาค output ครับ
จาก : wiwadh(wiwadh) 16/4/2554 20:22:17 [125.25.56.19]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก ิbsmart
 เสาร์, 16/4/2554
 เวลา : 20:15
 IP: 125.24.250.37



แก้ไข / ลบคำตอบ

 คำตอบที่ 8
       jzTtWKFC

ใช้ ไอโอท ต่อกับหัวฉีดน้ำมัน อันตรายครับ เพราะกระแสลบ จะวิ่งย้อนเข้าหัวฉีดครับ
จาก : wiwadh(wiwadh) 16/4/2554 20:23:03 [125.25.56.19]

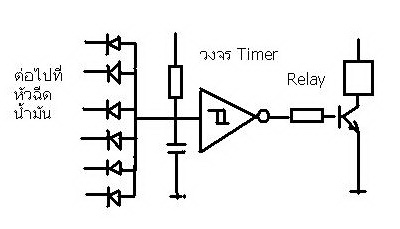

ก็เป็นวงจร RC หน่วงเวลา เหมือน ๆ กันครับ ใช้ทรานซิเตอร์ควบคุมขาลบของรีเลย์อีกที
จาก : wiwadh(wiwadh) 16/4/2554 20:24:36 [125.25.56.19]
วงจรนี้ไม่มีไฟลบย้อนไปที่หัวฉีด แต่กลับกัน จะมีไฟลบย้อนมาจากหัวฉีดตอนที่หัวฉีดปิดครับ
จาก : besmart(besmart) 16/4/2554 22:03:30 [125.24.250.37]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก หนุ่ย
 เสาร์, 16/4/2554
 เวลา : 20:28
 IP: 125.25.56.19



แก้ไข / ลบคำตอบ

 คำตอบที่ 9
       jzTtWKFC

และต้องมีการแสดงผลด้วยว่า ต่อปั๊ม หรือ ตัดปั๊มอยู่
จาก : wiwadh(wiwadh) 16/4/2554 20:29:27 [125.25.56.19]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก bsmart
 เสาร์, 16/4/2554
 เวลา : 20:30
 IP: 125.24.250.37



แก้ไข / ลบคำตอบ

 คำตอบที่ 10
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก หนุ่ย
 เสาร์, 16/4/2554
 เวลา : 20:30
 IP: 125.25.56.19



แก้ไข / ลบคำตอบ

 คำตอบที่ 11
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก vampire258
 เสาร์, 16/4/2554
 เวลา : 20:32
 IP: 124.120.212.196



แก้ไข / ลบคำตอบ

 คำตอบที่ 12
       jzTtWKFC

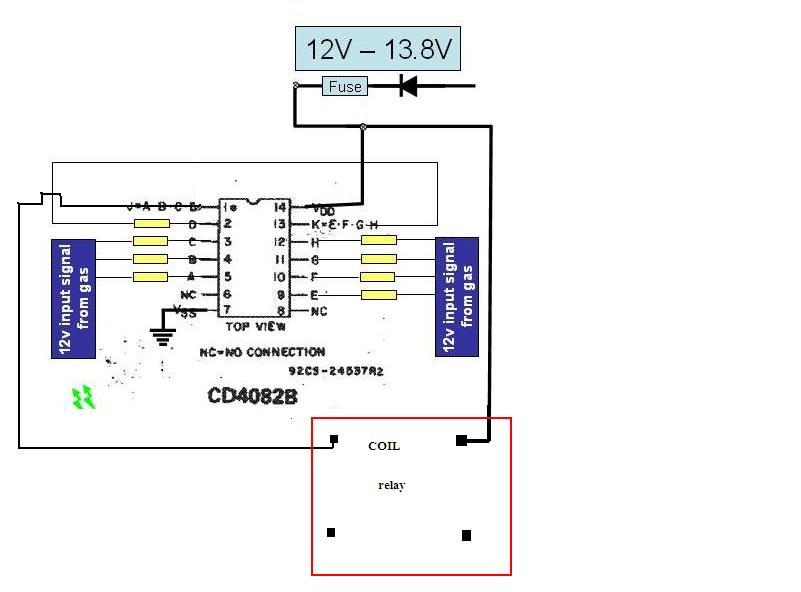

ก็ได้นะครับ ดูเป็น relay 5 ขา และเช็คสถานะ ถ้าไฟมา ถึงตัดปั๊ม
จาก : wiwadh(wiwadh) 16/4/2554 21:18:19 [125.25.56.19]
น่าจะใช้ transistor ขับ Relay เนื่องจกา Relay ทั่วไปกินระแสประมาณ 70 mA แต่ IC CMOS sink และ
จาก : besmart(besmart) 16/4/2554 21:53:22 [125.24.250.37]
แต่ IC CMOS sink และ source current ได้แค่ 6 mA ครับ
จาก : besmart(besmart) 16/4/2554 21:54:34 [125.24.250.37]
อ่อ ใช่ครับ ของเดิมใช้ IC555 เป็นตัวขับ ถ้าตัด IC555 ออกไป ควรใช้ ทรานซิเตอร์ครับ
จาก : wiwadh(wiwadh) 16/4/2554 21:57:56 [125.25.56.19]
อย่าลืมต่อ bypass diode คล่อมขารีเลย์ด้วยครับ
จาก : wiwadh(wiwadh) 16/4/2554 21:58:41 [125.25.56.19]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก ิิbsmart
 เสาร์, 16/4/2554
 เวลา : 20:59
 IP: 125.24.250.37



แก้ไข / ลบคำตอบ

 คำตอบที่ 13
       jzTtWKFC

ที่จริง IC 555 คือ R/C timer ที่เพิ่มขา S,R และเพิ่ม flip-flop เพื่อ lock status
จาก : besmart(besmart) 16/4/2554 21:03:30 [125.24.250.37]
ข้อแก้

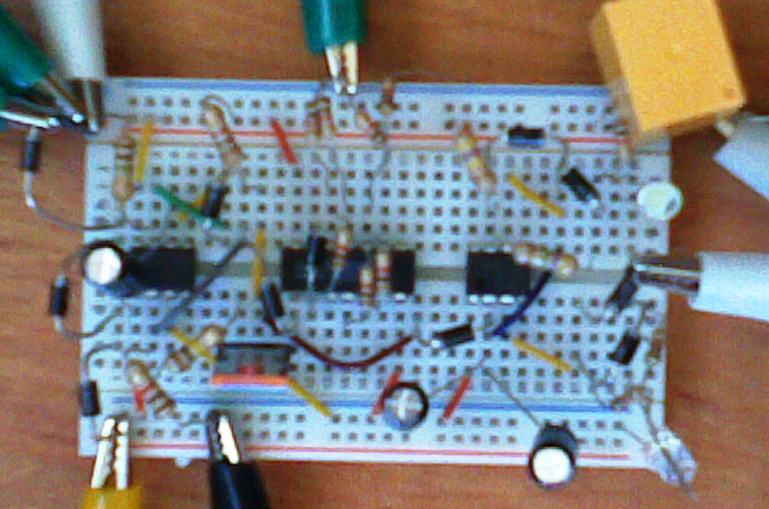

ขอบคุณครับ อย่างที่แจ้งครับ วงจร ยังอยู่บนโต๊ะทดลองเลยครับ ยังไม่ได้ใช้จริงสักที
จาก : wiwadh(wiwadh) 16/4/2554 21:19:01 [125.25.56.19]
แต่ดึงสัญญาณจากหัวฉีดน้ำมันมาเลยนี่ ปลอดภัยต่อ ECU รถใช่ไหมครับ?
จาก : wiwadh(wiwadh) 16/4/2554 21:19:47 [125.25.56.19]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก หนุ่ย
 เสาร์, 16/4/2554
 เวลา : 21:20
 IP: 125.25.56.19



แก้ไข / ลบคำตอบ

 คำตอบที่ 14
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก bsmart
 เสาร์, 16/4/2554
 เวลา : 21:47
 IP: 125.24.250.37



แก้ไข / ลบคำตอบ

 คำตอบที่ 15
       jzTtWKFC

ขอบคุณมากครับ
จาก : wiwadh(wiwadh) 16/4/2554 21:51:19 [125.25.56.19]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก หนุ่ย
 เสาร์, 16/4/2554
 เวลา : 21:53
 IP: 125.25.56.19



แก้ไข / ลบคำตอบ

 คำตอบที่ 16
       jzTtWKFC

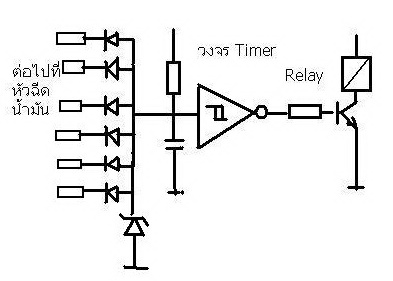

ปกติ solenoid ของหัวฉีด จะต่อแบบ common + ครับ ให้ใช้ R อนุกรมกับ 1N4148 ไปเข้า input ของ IC ได้ครับ
จาก : besmart(besmart) 16/4/2554 22:00:15 [125.24.250.37]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก ดล
 อาทิตย์, 17/4/2554
 เวลา : 14:50
 IP: 124.120.240.88



แก้ไข / ลบคำตอบ

 คำตอบที่ 17
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก ดล
 อาทิตย์, 17/4/2554
 เวลา : 14:56
 IP: 124.120.240.88



แก้ไข / ลบคำตอบ

 คำตอบที่ 18
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก หนุ่ย
 อาทิตย์, 17/4/2554
 เวลา : 20:51
 IP: 180.180.113.218



แก้ไข / ลบคำตอบ

 คำตอบที่ 19
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก vampire258
 อาทิตย์, 17/4/2554
 เวลา : 22:16
 IP: 124.122.118.23



แก้ไข / ลบคำตอบ

 คำตอบที่ 20
       jzTtWKFC

ผมว่า ที่คุย ๆ กันในนี้ เอาไปปรับใช้ได้เลยนะครับ
จาก : wiwadh(wiwadh) 18/4/2554 17:34:45 [125.25.44.243]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก โกวเล้ง
 จันทร์, 18/4/2554
 เวลา : 10:08
 IP: 161.200.83.41



แก้ไข / ลบคำตอบ

 คำตอบที่ 21
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก สกล
 เสาร์, 23/4/2554
 เวลา : 09:01
 IP: 183.89.143.161



แก้ไข / ลบคำตอบ

 คำตอบที่ 22
       jzTtWKFC

ตามนั้นครับ แต่นิสสันไม่ cut off หรือเปล่า
จาก : vampire258(vampire258) 23/4/2554 11:48:31 [124.120.19.78]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก แกนม๊าซ
 เสาร์, 23/4/2554
 เวลา : 13:12
 IP: 124.120.173.86



แก้ไข / ลบคำตอบ

 คำตอบที่ 23
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก ดล
 พุธ, 27/4/2554
 เวลา : 13:12
 IP: 124.122.160.139



แก้ไข / ลบคำตอบ

 คำตอบที่ 24
       jzTtWKFC

ถ้าจะใช้สัญญาณเพียงสูบเดียว เราไม่จำเป็นต้องใช้ IC เลยครับ
จาก : wiwadh(wiwadh) 27/4/2554 14:03:09 [198.45.23.28]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย



 จาก หนุ่ย
 พฤหัสบดี, 28/4/2554
 เวลา : 07:06
 IP: 125.25.19.4



แก้ไข / ลบคำตอบ

 คำตอบที่ 25
       jzTtWKFC

 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย
